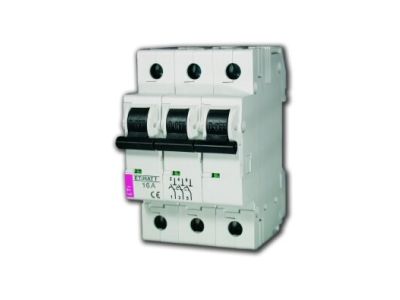

Ogranicznik mocy ETIMAT T 3P 50A | 002181088 Eti

Opis i Kluczowe Cechy

Ogranicznik mocy ETIMAT T 3P 50A to zaawansowany aparat elektryczny zaprojektowany przez renomowaną firmę ETI, dedykowany do pracy w trójfazowych układach zasilania. Urządzenie to pełni rolę wyłącznika nadprądowego, który został konstrukcyjnie pozbawiony członu zwarciowego, a wyposażony jedynie w precyzyjny człon przeciążeniowy (termiczny). Prąd znamionowy wynoszący 50 A pozwala na skuteczne zarządzanie poborem mocy zgodnie z warunkami umowy przyłączeniowej. Dzięki swojej charakterystyce, ETIMAT T skutecznie zastępuje tradycyjne wyłączniki selektywne w zakresie swoich prądów znamionowych, oferując przy tym wysoką niezawodność i precyzję działania.

• Konstrukcja 3-biegunowa (3P): Umożliwia jednoczesne zabezpieczenie trzech faz instalacji, co jest standardem w nowoczesnym budownictwie i przemyśle.
• Brak członu zwarciowego: Specjalistyczna budowa sprawia, że aparat reaguje wyłącznie na długotrwałe przeciążenia, co zapobiega niepożądanym wyłączeniom przy krótkotrwałych prądach rozruchowych.
• Możliwość plombowania: Konstrukcja obudowy pozwala na zablokowanie dostępu do zacisków prądowych, co jest kluczowe dla zakładów energetycznych w celu zapobiegania nielegalnemu poborowi energii.
• Dźwignia napędowa: Pozostaje dostępna dla użytkownika końcowego, co umożliwia samodzielne załączenie zasilania po ustąpieniu przyczyny przeciążenia.

Zgodność z Normami

Ogranicznik mocy ETIMAT T został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi normami europejskimi dotyczącymi aparatury modułowej. Spełnia on wymagania w zakresie bezpieczeństwa użytkowania oraz kompatybilności z systemami rozdziału energii. Urządzenie posiada certyfikację potwierdzającą jego zdolność do pracy jako zabezpieczenie przedlicznikowe, co gwarantuje pełną akceptację przez operatorów systemów dystrybucyjnych (OSD). Wysoka jakość wykonania obudowy zapewnia odpowiedni stopień ochrony oraz odporność na starzenie termiczne.

Zastosowanie

Głównym obszarem zastosowania ogranicznika ETIMAT T 3P 50A są rozdzielnice główne w budynkach mieszkalnych, komercyjnych oraz przemysłowych. Jako zabezpieczenie przedlicznikowe, montowany jest w celu zapewnienia selektywności działania w stosunku do zabezpieczeń nadprądowych odbiorcy (np. wyłączników o charakterystyce Z4). Jest to rozwiązanie idealne wszędzie tam, gdzie konieczne jest ścisłe przestrzeganie limitów mocy przyłączeniowej przy jednoczesnym zachowaniu ciągłości zasilania w przypadku wystąpienia zwarć wewnątrz instalacji odbiorczej.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka z zachowaniem następujących zasad:

• Szyna DIN: Aparat jest przystosowany do montażu na standardowej szynie montażowej TH35 (DIN), co zapewnia szybką i stabilną instalację w rozdzielnicy.
• Moment dokręcania: Należy zwrócić szczególną uwagę na odpowiedni moment dokręcania zacisków śrubowych, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się przewodów.
• Sekwencja podłączenia: Przewody fazowe o odpowiednim przekroju (dostosowanym do prądu 50 A) należy wprowadzić do zacisków zgodnie z oznaczeniami na obudowie.
• Plombowanie: Po zakończeniu prac montażowych i weryfikacji poprawności połączeń, należy założyć osłony zacisków i umożliwić ich zaplombowanie przez uprawnione służby techniczne.

FAQ

1. Czy ETIMAT T wyłączy się podczas zwarcia w instalacji domowej?
Nie, ogranicznik mocy ETIMAT T nie posiada członu zwarciowego. W przypadku zwarcia w instalacji odbiorczej, powinno zadziałać zabezpieczenie nadmiarowo-prądowe o niższym progu (np. wyłącznik B16 w rozdzielnicy domowej), co zapewnia pełną selektywność.

2. Czy mogę samodzielnie załączyć ogranicznik po jego zadziałaniu?
Tak, dźwignia napędowa aparatu jest dostępna dla użytkownika. Jeśli wyłączenie nastąpiło na skutek przekroczenia mocy umownej, po odłączeniu zbędnych odbiorników można samodzielnie przywrócić zasilanie.

3. Dlaczego warto stosować ETIMAT T zamiast zwykłego wyłącznika nadprądowego?
Zwykły wyłącznik nadprądowy posiada człon zwarciowy, co przy zwarciu w instalacji może doprowadzić do jednoczesnego wyłączenia zabezpieczenia w domu i przed licznikiem. ETIMAT T eliminuje ten problem, reagując tylko na przeciążenia termiczne.
