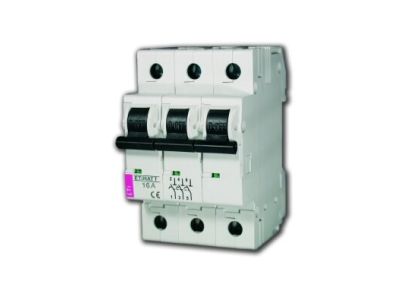

Ogranicznik mocy ETIMAT T 3P 32A | 002181064 Eti

Opis i Kluczowe Cechy

Ogranicznik mocy ETIMAT T 3P 32A to zaawansowany aparat elektryczny zaprojektowany przez renomowanego producenta ETI, dedykowany do pracy w trójfazowych układach zasilania. Urządzenie pełni funkcję profesjonalnego zabezpieczenia przedlicznikowego, którego głównym zadaniem jest kontrola poboru mocy zgodnie z umową przyłączeniową. Prąd znamionowy wynoszący 32 A został precyzyjnie dobrany, aby umożliwić optymalne wykorzystanie mocy umownej przy jednoczesnej ochronie instalacji przed przeciążeniem.

Kluczową cechą konstrukcyjną modelu ETIMAT T jest brak członu zwarciowego (elektromagnetycznego). Aparat posiada wyłącznie człon przeciążeniowy (termiczny), co pozwala na uzyskanie pełnej selektywności z wyłącznikami nadprądowymi zainstalowanymi w dalszej części instalacji odbiorczej (np. charakterystyka Z4). Dzięki temu, w przypadku wystąpienia zwarcia w instalacji wewnętrznej, zadziała odpowiedni bezpiecznik w rozdzielnicy domowej, nie powodując uciążliwego wyłączenia zasilania na poziomie licznika.

• Liczba biegunów: 3P (trójfazowy), zapewniający kompleksową ochronę obwodów siłowych.
• Prąd znamionowy: 32 A, dopasowany do standardowych mocy przyłączeniowych.
• Funkcja selektywności: Zastępuje droższe wyłączniki selektywne w zakresie swoich prądów znamionowych.
• Możliwość plombowania: Konstrukcja umożliwia zablokowanie dostępu do zacisków prądowych, co jest wymogiem zakładów energetycznych.

Zgodność z Normami

Ogranicznik mocy ETIMAT T został zaprojektowany i wykonany zgodnie z rygorystycznymi normami europejskimi dotyczącymi aparatury modułowej. Urządzenie spełnia wymagania techniczne stawiane przez polskie zakłady energetyczne dla zabezpieczeń przedlicznikowych. Dzięki wysokiej jakości wykonania, aparat gwarantuje stabilność parametrów czasowo-prądowych w długim okresie eksploatacji, co potwierdzają certyfikaty zgodności z normami IEC/EN.

Zastosowanie

Głównym obszarem zastosowania ogranicznika ETIMAT T 3P 32A są rozdzielnice główne w budownictwie mieszkaniowym, komercyjnym oraz przemysłowym. Jest on montowany jako element toru zasilającego przed licznikiem energii elektrycznej. Urządzenie idealnie sprawdza się w sytuacjach, gdzie wymagane jest ograniczenie poboru mocy bez ryzyka niepotrzebnych wyłączeń przy krótkotrwałych prądach rozruchowych urządzeń, o ile nie przekraczają one nastaw termicznych aparatu. Jest to rozwiązanie ekonomiczne i technicznie uzasadnione, zastępujące tradycyjne wyłączniki selektywne.

Wskazówki Montażowe

Montaż ogranicznika powinien być przeprowadzony przez wykwalifikowanego elektryka na standardowej szynie montażowej DIN (TH35). Podczas instalacji należy zwrócić szczególną uwagę na:

• Moment dokręcania: Należy zastosować odpowiedni moment dokręcania zacisków, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się przewodów.
• Dostępność dźwigni: Aparat należy zamontować w taki sposób, aby po zaplombowaniu zacisków, dźwignia napędowa była dostępna dla użytkownika końcowego. Pozwala to na samodzielne załączenie napięcia po ustąpieniu przyczyny przeciążenia.
• Przekrój przewodów: Należy stosować przewody o przekroju dostosowanym do prądu znamionowego 32 A, co zapewni bezpieczną i bezawaryjną pracę instalacji.

FAQ

1. Czy ETIMAT T chroni przed zwarciem?
Nie, ogranicznik mocy ETIMAT T posiada wyłącznie człon termiczny reagujący na przeciążenia. Ochronę przed skutkami zwarć powinny zapewniać wyłączniki nadprądowe zainstalowane w rozdzielnicy odbiorczej.

2. Czy mogę samodzielnie załączyć ogranicznik po wyłączeniu?
Tak, konstrukcja urządzenia umożliwia użytkownikowi dostęp do dźwigni załączającej nawet po zaplombowaniu zacisków przez zakład energetyczny. Eliminuje to konieczność wzywania serwisu w przypadku przekroczenia mocy umownej.

3. Dlaczego ETIMAT T jest lepszy od zwykłego wyłącznika nadprądowego jako zabezpieczenie przedlicznikowe?
Zwykły wyłącznik nadprądowy posiada człon zwarciowy, który przy zwarciu w instalacji domowej może zadziałać równocześnie z bezpiecznikiem w pokoju, odcinając prąd w całym obiekcie. ETIMAT T eliminuje ten problem, zapewniając selektywność działania.
