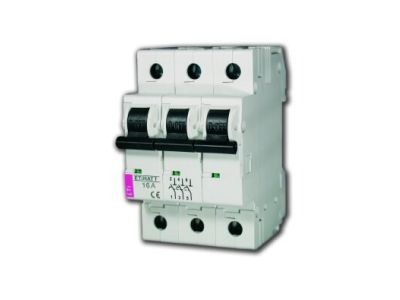

Ogranicznik mocy ETIMAT T 3P 16A | 002181061 Eti

Opis i Kluczowe Cechy

Ogranicznik mocy ETIMAT T 3P 16A to zaawansowany aparat elektryczny zaprojektowany przez renomowanego producenta ETI, dedykowany do pełnienia funkcji profesjonalnego zabezpieczenia przedlicznikowego w instalacjach trójfazowych. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 16 A, co pozwala na precyzyjne dostosowanie do mocy przyłączeniowej określonej w umowie z zakładem energetycznym. Kluczową cechą konstrukcyjną tego modelu jest brak członu zwarciowego – aparat posiada wyłącznie człon przeciążeniowy (termiczny), co odróżnia go od standardowych wyłączników nadprądowych.

• Selektywność działania: Konstrukcja aparatu zapewnia pełną selektywność z zabezpieczeniami nadprądowymi odbiorcy (np. typu Z4), co minimalizuje ryzyko niekontrolowanych przerw w dostawie energii w całym obiekcie.
• Zastępowanie wyłączników selektywnych: W zakresie swoich parametrów znamionowych, ETIMAT T stanowi ekonomiczną i skuteczną alternatywę dla kosztownych wyłączników selektywnych.
• Możliwość plombowania: Obudowa umożliwia zablokowanie dostępu do zacisków prądowych poprzez plombowanie, co jest wymogiem niezbędnym dla aparatury przedlicznikowej.
• Dostępność dla użytkownika: Mimo zaplombowania zacisków, dźwignia napędowa pozostaje dostępna, co pozwala użytkownikowi na samodzielne załączenie zasilania po ustąpieniu przyczyny przeciążenia.

Zgodność z Normami

Ogranicznik mocy ETIMAT T został zaprojektowany i wykonany zgodnie z rygorystycznymi normami dotyczącymi aparatury modułowej stosowanej w budownictwie mieszkaniowym i przemysłowym. Urządzenie spełnia wymagania techniczne stawiane przez zakłady energetyczne dla zabezpieczeń głównych i przedlicznikowych. Dzięki zastosowaniu wysokiej jakości materiałów izolacyjnych oraz precyzyjnych mechanizmów termobimetalowych, aparat gwarantuje powtarzalność charakterystyk czasowo-prądowych oraz długowieczność eksploatacyjną w rozdzielnicach elektrycznych.

Zastosowanie

Głównym obszarem zastosowania ogranicznika ETIMAT T 3P 16A są instalacje elektryczne w budynkach mieszkalnych, komercyjnych oraz użyteczności publicznej. Montuje się go w rozdzielnicach jako główne zabezpieczenie przedlicznikowe, którego zadaniem jest kontrola poboru mocy umownej. Jest to rozwiązanie idealne dla systemów, gdzie wymagana jest wysoka niezawodność zasilania i jasny podział odpowiedzialności między dostawcą energii a odbiorcą. Dzięki trójbiegunowej konstrukcji (3P), aparat doskonale sprawdza się w ochronie obwodów zasilających urządzenia siłowe oraz rozbudowane instalacje domowe.

Wskazówki Montażowe

Montaż ogranicznika powinien być przeprowadzony przez wykwalifikowanego elektryka z uprawnieniami SEP. Poniżej znajdują się kluczowe wytyczne instalacyjne:

• Montaż na szynie DIN: Aparat jest przystosowany do standardowej szyny montażowej TH35 (DIN), co zapewnia szybką i stabilną instalację wewnątrz rozdzielnicy.
• Moment dokręcania: Należy zwrócić szczególną uwagę na odpowiedni moment dokręcania zacisków śrubowych, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się przewodów.
• Pozycjonowanie: Urządzenie należy zamontować w taki sposób, aby po zamknięciu maskownicy rozdzielnicy, dźwignia manewrowa była widoczna i dostępna dla użytkownika końcowego.
• Plombowanie: Po wykonaniu połączeń i weryfikacji poprawności montażu, zaciski prądowe muszą zostać zabezpieczone osłonami umożliwiającymi nałożenie plomb przez uprawnionego pracownika zakładu energetycznego.

FAQ

1. Czy ETIMAT T chroni przed zwarciami?
Nie, ogranicznik mocy ETIMAT T jest pozbawiony członu zwarciowego. Posiada jedynie człon termiczny reagujący na długotrwałe przeciążenia. Ochronę przed skutkami zwarć powinny zapewniać kolejne stopnie zabezpieczeń w instalacji odbiorczej.

2. Czy mogę samodzielnie załączyć ogranicznik po jego zadziałaniu?
Tak, konstrukcja aparatu pozwala na swobodny dostęp do dźwigni napędowej. Jeśli wyłączenie nastąpiło na skutek przekroczenia mocy przyłączeniowej, po odłączeniu zbędnych odbiorników można samodzielnie przywrócić zasilanie.

3. Dlaczego warto stosować ETIMAT T zamiast zwykłego wyłącznika nadprądowego?
Zwykły wyłącznik nadprądowy (np. charakterystyka B lub C) posiada człon zwarciowy, co przy zwarciu w instalacji odbiorczej może prowadzić do jednoczesnego wyłączenia zabezpieczenia przedlicznikowego. ETIMAT T zapewnia selektywność, dzięki czemu przy zwarciu zadziała tylko bezpiecznik wewnątrz mieszkania, a nie ogranicznik przed licznikiem.
