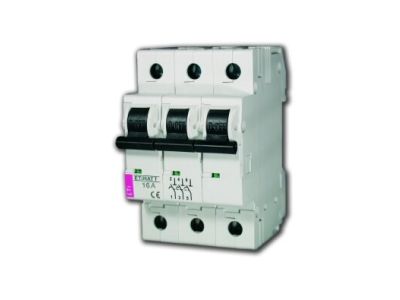

Ogranicznik mocy ETIMAT T 3P 10A | 002181060 Eti

Opis i Kluczowe Cechy

Ogranicznik mocy ETIMAT T 3P 10A to zaawansowany aparat elektryczny zaprojektowany przez renomowanego producenta ETI, dedykowany do pełnienia funkcji profesjonalnego zabezpieczenia przedlicznikowego w instalacjach trójfazowych. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 10 A, co pozwala na precyzyjne dostosowanie do mocy przyłączeniowej określonej w umowie z zakładem energetycznym. Konstrukcja aparatu opiera się na wyłączniku nadprądowym pozbawionym członu zwarciowego, co oznacza, że posiada on wyłącznie człon przeciążeniowy (termiczny). Dzięki takiej charakterystyce, ogranicznik skutecznie monitoruje pobór mocy i reaguje w przypadku przekroczenia dopuszczalnych wartości, jednocześnie zapewniając pełną selektywność działania w stosunku do zabezpieczeń nadprądowych odbiorcy (np. typu Z4).

• Trójbiegunowa konstrukcja (3P): Umożliwia jednoczesne zabezpieczenie trzech faz instalacji, co jest standardem w nowoczesnym budownictwie i przemyśle.
• Brak członu zwarciowego: Eliminuje ryzyko niepożądanych wyłączeń przy zwarciach w instalacji odbiorczej, które powinny być eliminowane przez zabezpieczenia końcowe.
• Możliwość plombowania: Konstrukcja pozwala na zablokowanie dostępu do zacisków prądowych, co jest kluczowe dla zakładów energetycznych w celu zapobiegania nielegalnemu poborowi energii.
• Dźwignia napędowa: Pozostaje dostępna dla użytkownika, co umożliwia samodzielne załączenie urządzenia po ustąpieniu przyczyny przeciążenia.

Zgodność z Normami

Ogranicznik mocy ETIMAT T został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi normami dotyczącymi aparatury modułowej. Urządzenie spełnia wymagania techniczne stawiane wyłącznikom nadprądowym wykorzystywanym jako zabezpieczenia główne i przedlicznikowe. Dzięki wysokiej jakości wykonania, aparat gwarantuje stabilność parametrów czasowo-prądowych, co przekłada się na bezpieczeństwo użytkowania oraz niezawodność sieci elektroenergetycznej. Produkt posiada certyfikację CE, co potwierdza jego zgodność z dyrektywami Unii Europejskiej w zakresie bezpieczeństwa elektrycznego.

Zastosowanie

Głównym obszarem zastosowania ogranicznika ETIMAT T 3P 10A są rozdzielnice główne w budynkach mieszkalnych, komercyjnych oraz obiektach użyteczności publicznej. Jako zabezpieczenie przedlicznikowe, montowany jest w celu ograniczenia poboru mocy do poziomu wynikającego z warunków przyłączenia. Jest to idealne rozwiązanie zastępujące tradycyjne wyłączniki selektywne w zakresie swoich prądów znamionowych. Dzięki możliwości samodzielnego restartu przez odbiorcę, ogranicza konieczność interwencji służb technicznych zakładu energetycznego w przypadku zadziałania członu termicznego na skutek chwilowego przeciążenia instalacji przez użytkownika.

Wskazówki Montażowe

Montaż ogranicznika powinien być przeprowadzony przez wykwalifikowanego elektryka z zachowaniem następujących zasad:

• Szyna DIN: Urządzenie jest przystosowane do montażu na standardowej szynie montażowej TH35 (DIN), co zapewnia szybką i stabilną instalację w rozdzielnicy.
• Moment dokręcania: Należy zwrócić szczególną uwagę na odpowiedni moment dokręcania zacisków śrubowych, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się przewodów.
• Plombowanie: Po wykonaniu połączeń i weryfikacji poprawności montażu, należy założyć osłony umożliwiające zaplombowanie zacisków, zgodnie z wymaganiami lokalnego operatora systemu dystrybucyjnego (OSD).
• Dostępność: Aparat należy umieścić w taki sposób, aby dźwignia załączająca była łatwo dostępna dla użytkownika końcowego bez konieczności otwierania zaplombowanych części rozdzielnicy.

FAQ

1. Czy ogranicznik ETIMAT T chroni przed zwarciami?
Nie, ten model posiada wyłącznie człon przeciążeniowy (termiczny). Ochrona przed zwarciami powinna być realizowana przez inne aparaty w instalacji, co zapewnia pożądaną selektywność działania.

2. Czy po zadziałaniu ogranicznika muszę wzywać pogotowie energetyczne?
Nie, konstrukcja urządzenia pozwala na samodzielne podniesienie dźwigni przez użytkownika po ustąpieniu przeciążenia, o ile zaciski prądowe są odpowiednio zabezpieczone i zaplombowane.

3. Dlaczego warto stosować ETIMAT T zamiast zwykłego wyłącznika nadprądowego?
Zwykły wyłącznik nadprądowy posiada człon zwarciowy, który przy awarii wewnątrz mieszkania mógłby wyłączyć zasilanie całego obiektu. ETIMAT T reaguje tylko na przeciążenie mocą umowną, pozostawiając eliminację zwarć zabezpieczeniom niższego rzędu.
