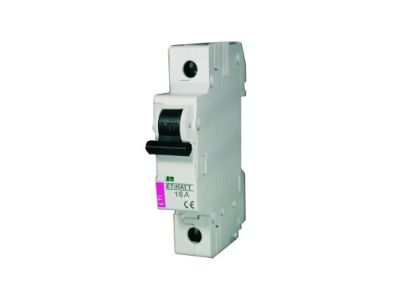

Ogranicznik mocy ETIMAT T 1P 40A | 002181077 Eti

Opis i Kluczowe Cechy

Ogranicznik mocy ETIMAT T 1P 40A to zaawansowany aparat elektryczny marki ETI, zaprojektowany specjalnie do pełnienia funkcji zabezpieczenia przedlicznikowego w instalacjach niskiego napięcia. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 40 A, co pozwala na precyzyjne dostosowanie ochrony do mocy przyłączeniowej określonej w umowie z zakładem energetycznym. Konstrukcja tego wyłącznika nadprądowego jest unikalna, ponieważ została pozbawiona członu zwarciowego (elektromagnetycznego), a wyposażona jedynie w precyzyjny człon przeciążeniowy (termiczny). Dzięki temu rozwiązaniu, ogranicznik skutecznie monitoruje pobór mocy i reaguje wyłącznie na długotrwałe przekroczenia dopuszczalnego obciążenia, co eliminuje ryzyko niepożądanych wyłączeń przy krótkotrwałych skokach napięcia.

• Selektywność działania: Urządzenie zapewnia pełną selektywność wyłączania w stosunku do zabezpieczeń nadprądowych odbiorcy (np. typu Z4), co minimalizuje obszar awarii.
• Zastępstwo wyłączników selektywnych: W zakresie swoich parametrów prądowych, ETIMAT T stanowi ekonomiczną i niezawodną alternatywę dla tradycyjnych wyłączników selektywnych.
• Możliwość plombowania: Konstrukcja umożliwia zablokowanie dostępu do zacisków prądowych poprzez plombowanie, co jest kluczowe dla dostawców energii w celu zapobiegania nielegalnemu poborowi prądu.
• Dostępność dla użytkownika: Mimo zaplombowania zacisków, dźwignia napędowa pozostaje dostępna, co pozwala odbiorcy na samodzielne załączenie zasilania po ustąpieniu przyczyny przeciążenia.

Zgodność z Normami

Ogranicznik mocy ETIMAT T został wyprodukowany zgodnie z rygorystycznymi normami europejskimi dotyczącymi aparatury modułowej. Spełnia on wymagania techniczne stawiane urządzeniom przeznaczonym do montażu w rozdzielnicach domowych i przemysłowych, co gwarantuje bezpieczeństwo użytkowania oraz trwałość mechaniczną i elektryczną. Produkt posiada certyfikację CE oraz przeszedł testy laboratoryjne potwierdzające charakterystykę czasowo-prądową członu termicznego, co jest niezbędne dla zachowania parametrów selektywności w układach pomiarowych.

Zastosowanie

Głównym obszarem zastosowania ogranicznika ETIMAT T 1P 40A są instalacje elektryczne w budownictwie mieszkaniowym oraz komercyjnym, gdzie wymagane jest precyzyjne ograniczenie poboru mocy umownej. Montuje się go w rozdzielnicach jako główne zabezpieczenie przedlicznikowe. Jest to idealne rozwiązanie dla:

• Budynków jednorodzinnych i wielorodzinnych jako element układu pomiarowo-rozliczeniowego.
• Lokali usługowych, gdzie konieczne jest zachowanie rygoru mocy przyłączeniowej.
• Modernizowanych instalacji, w których wymienia się stare zabezpieczenia topikowe na nowoczesną aparaturę modułową.

Wskazówki Montażowe

Montaż ogranicznika powinien być przeprowadzony przez wykwalifikowanego elektryka z uprawnieniami SEP. Urządzenie jest przystosowane do montażu na standardowej szynie montażowej TH-35 (szyna DIN). Podczas instalacji należy zwrócić szczególną uwagę na:

• Moment dokręcania zacisków: Należy użyć odpowiedniego narzędzia, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się przewodów na zaciskach.
• Przekrój przewodów: Należy dobrać przekrój przewodów zasilających i odpływowych odpowiednio do prądu znamionowego 40 A, aby zapewnić bezpieczną eksploatację.
• Plombowanie: Po zakończeniu prac montażowych i weryfikacji poprawności połączeń, należy założyć osłony umożliwiające zaplombowanie zacisków przez uprawnionego pracownika zakładu energetycznego.

FAQ

1. Czy ogranicznik ETIMAT T chroni przed zwarciami?
Nie, ten model posiada wyłącznie człon termiczny (przeciążeniowy). Ochronę przed skutkami zwarć powinny zapewniać kolejne stopnie zabezpieczeń w instalacji odbiorczej.

2. Czy po zadziałaniu ogranicznika muszę wzywać pogotowie energetyczne?
Nie. Konstrukcja aparatu pozwala na swobodny dostęp do dźwigni załączającej. Jeśli wyłączenie nastąpiło na skutek przeciążenia, użytkownik może samodzielnie podnieść dźwignię po odłączeniu nadmiarowych odbiorników energii.

3. Dlaczego ETIMAT T jest lepszy od zwykłego wyłącznika nadprądowego?
Zwykły wyłącznik nadprądowy posiada człon zwarciowy, który może zadziałać nieselektywnie, odcinając zasilanie w całym obiekcie przy awarii pojedynczego urządzenia. ETIMAT T reaguje tylko na przeciążenie mocy umownej, współpracując selektywnie z resztą instalacji.
