Ogranicznik mocy ETIMAT T 1P 10A | 002181072 Eti

Opis i Kluczowe Cechy

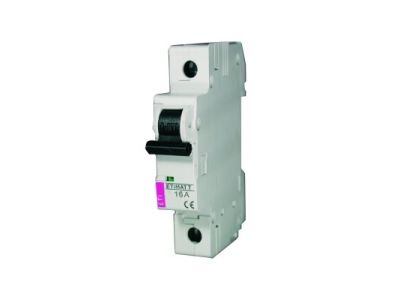

Ogranicznik mocy ETIMAT T 1P 10A to zaawansowany aparat elektryczny zaprojektowany przez renomowanego producenta ETI, dedykowany do pełnienia funkcji profesjonalnego zabezpieczenia przedlicznikowego. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 10 A, co pozwala na precyzyjne dostosowanie do mocy przyłączeniowej określonej w umowie z zakładem energetycznym. Konstrukcja tego wyłącznika nadprądowego jest unikalna, ponieważ została pozbawiona członu zwarciowego (elektromagnetycznego), a wyposażona wyłącznie w człon przeciążeniowy (termiczny). Dzięki temu rozwiązaniu ogranicznik skutecznie monitoruje pobór energii i reaguje wyłącznie na długotrwałe przekroczenia dopuszczalnej mocy, co eliminuje ryzyko niepożądanych wyłączeń przy krótkotrwałych skokach napięcia.

• Selektywność działania: Urządzenie zapewnia pełną selektywność w stosunku do zabezpieczeń nadprądowych odbiorcy (np. typu Z4), co minimalizuje ryzyko przerw w dostawie energii w całym obiekcie.
• Zastępstwo wyłączników selektywnych: W zakresie swoich parametrów prądowych, ETIMAT T stanowi ekonomiczną i skuteczną alternatywę dla tradycyjnych wyłączników selektywnych.
• Możliwość plombowania: Konstrukcja umożliwia zablokowanie dostępu do zacisków prądowych poprzez plombowanie, co jest kluczowe dla standardów zakładów energetycznych.
• Dostępność dla użytkownika: Dźwignia napędowa pozostaje dostępna dla odbiorcy, co pozwala na samodzielne załączenie zasilania po ustąpieniu przyczyny przeciążenia.

Zgodność z Normami

Ogranicznik mocy ETIMAT T został zaprojektowany i wykonany zgodnie z rygorystycznymi normami europejskimi dotyczącymi aparatury modułowej. Spełnia on wymagania techniczne stawiane urządzeniom przeznaczonym do montażu w rozdzielnicach niskiego napięcia, co gwarantuje bezpieczeństwo użytkowania oraz niezawodność w długofalowej eksploatacji. Produkt posiada certyfikację potwierdzającą jego parametry termiczne, co jest niezbędne przy odbiorach instalacji przez operatorów systemów dystrybucyjnych (OSD).

Zastosowanie

Głównym obszarem zastosowania ogranicznika ETIMAT T 1P 10A są instalacje elektryczne w budownictwie mieszkaniowym oraz komercyjnym, gdzie wymagane jest precyzyjne ograniczenie poboru mocy umownej. Montuje się go najczęściej w rozdzielnicach głównych jako zabezpieczenie przedlicznikowe. Jest to idealne rozwiązanie w sytuacjach, gdy konieczne jest zapewnienie ciągłości zasilania przy jednoczesnej kontroli limitów energetycznych. Dzięki swojej charakterystyce, aparat ten doskonale sprawdza się w układach, gdzie wymagana jest współpraca z wyłącznikami nadmiarowo-prądowymi o charakterystykach B, C lub D zainstalowanymi wewnątrz lokalu.

Wskazówki Montażowe

Montaż ogranicznika powinien być przeprowadzony przez wykwalifikowanego elektryka na standardowej szynie montażowej DIN (TH35). Podczas instalacji należy zwrócić szczególną uwagę na:

• Moment dokręcania zacisków: Należy użyć odpowiedniego momentu siły, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się przewodów na zaciskach.
• Prawidłowe plombowanie: Po podłączeniu przewodów zasilających i odpływowych, należy założyć osłony zacisków i dokonać plombowania zgodnie z wytycznymi lokalnego zakładu energetycznego.
• Pozycjonowanie w rozdzielnicy: Aparat powinien być umieszczony w miejscu umożliwiającym swobodny dostęp do dźwigni manewrowej dla użytkownika końcowego, przy jednoczesnym zabezpieczeniu części pod napięciem przed dotykiem bezpośrednim.

FAQ

• Czy ogranicznik ETIMAT T chroni przed zwarciami? Nie, urządzenie posiada wyłącznie człon termiczny (przeciążeniowy). Ochronę przed zwarciami powinny zapewniać inne elementy instalacji, np. bezpieczniki główne lub wyłączniki nadprądowe z członem zwarciowym.
• Czy mogę samodzielnie załączyć ogranicznik po jego zadziałaniu? Tak, konstrukcja urządzenia pozwala użytkownikowi na ręczne podniesienie dźwigni bez konieczności wzywania serwisu technicznego, pod warunkiem, że przyczyna przeciążenia została usunięta.
• Dlaczego stosuje się ogranicznik mocy zamiast zwykłego wyłącznika nadprądowego? Ogranicznik mocy zapewnia selektywność, co oznacza, że w przypadku przeciążenia wewnątrz lokalu zadziała najpierw bezpiecznik w rozdzielnicy domowej, a nie zabezpieczenie przedlicznikowe.
