Ogranicznik mocy do współpracy z przekształtnikami prądu OM-632 montaż na szynie DIN | OM-632 F&F

Opis i Kluczowe Cechy

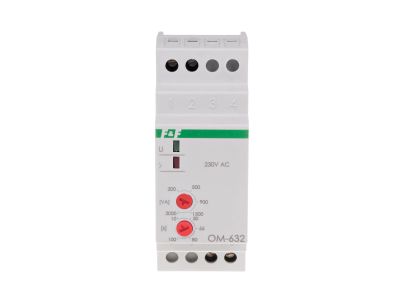

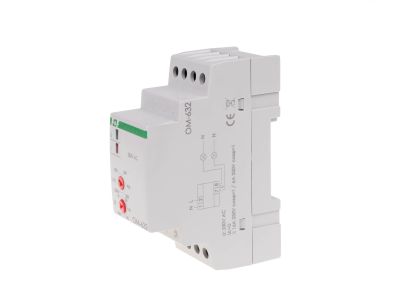

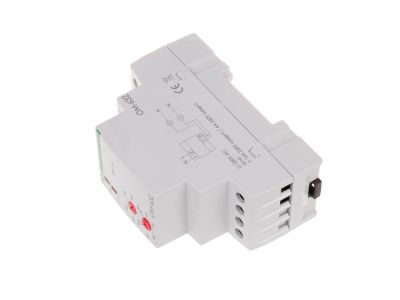

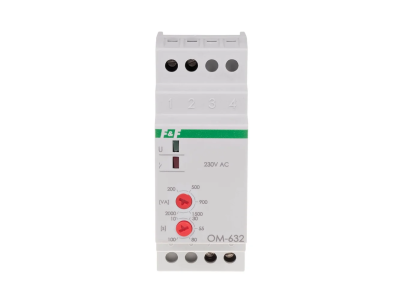

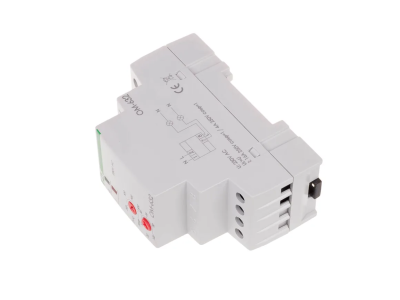

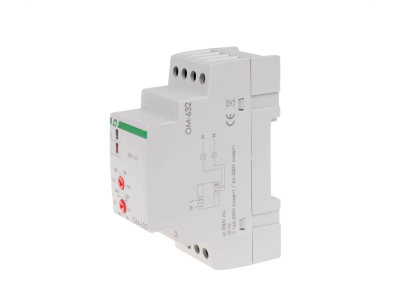

Ogranicznik mocy OM-632 marki F&F to zaawansowane urządzenie modułowe zaprojektowane do precyzyjnej kontroli poboru energii w obwodach elektrycznych. Jego głównym zadaniem jest automatyczne odłączenie zasilania w sytuacji, gdy suma mocy pobieranej przez odbiorniki przekroczy zdefiniowany przez użytkownika próg w zakresie od 200 do 2000 VA. Urządzenie zostało zoptymalizowane do współpracy z przekształtnikami prądu, co czyni je idealnym rozwiązaniem w nowoczesnych instalacjach przemysłowych i komercyjnych.

• Szeroki zakres regulacji: Możliwość nastawy mocy zadziałania od 200 do 2000 VA pozwala na elastyczne dopasowanie urządzenia do specyfiki chronionego obwodu.
• Wysoka obciążalność: Maksymalny prąd obciążenia dla kategorii AC-1 wynosi 16 A, natomiast dla obciążeń indukcyjnych (AC-3) urządzenie bezpiecznie obsługuje prąd do 4 A.
• Precyzyjna zwłoka czasowa: Opóźnienie zadziałania wynoszące od 1 do 2 sekund zapobiega niepożądanym rozłączeniom przy chwilowych skokach mocy.
• Automatyczny powrót: Czas powrotu zasilania jest regulowany w szerokim zakresie od 10 do 100 sekund, co pozwala na stabilizację parametrów sieci przed ponownym załączeniem.
• Energooszczędność: Pobór mocy własnej na poziomie zaledwie 0,8 W minimalizuje straty energii w rozdzielnicy.

Zgodność z Normami

Ogranicznik mocy OM-632 został zaprojektowany i wykonany zgodnie z rygorystycznymi normami dotyczącymi aparatury modułowej. Stopień ochrony IP20 gwarantuje bezpieczne użytkowanie wewnątrz obudów rozdzielczych, chroniąc przed przypadkowym dotykiem części pod napięciem. Urządzenie pracuje stabilnie w szerokim zakresie temperatur od -25°C do +50°C, co potwierdza jego niezawodność w zróżnicowanych warunkach środowiskowych.

Zastosowanie

Produkt znajduje szerokie zastosowanie w systemach zarządzania energią, gdzie kluczowe jest zapobieganie przeciążeniom oraz kontrola limitów umownych poboru mocy. Dzięki specjalnej konstrukcji dedykowanej do współpracy z przekształtnikami prądu, OM-632 doskonale sprawdza się w układach automatyki budynkowej, warsztatach oraz obiektach użyteczności publicznej. Jest niezastąpiony w sytuacjach, gdy konieczne jest ograniczenie poboru prądu przez nieautoryzowane odbiorniki w obwodach ogólnodostępnych.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka na standardowej szynie TH-35 (DIN). Urządzenie zajmuje szerokość 2 modułów (35 mm). Przyłącze wykonuje się za pomocą zacisków śrubowych o maksymalnym przekroju 4,0 mm², co zapewnia solidne połączenie elektryczne i mechaniczną trwałość styku. Podczas montażu należy zwrócić szczególną uwagę na moment dokręcania śrub, który powinien wynosić 0,5 Nm, aby uniknąć uszkodzenia zacisków lub niedostatecznego styku prowadzącego do przegrzewania się przewodów.

FAQ

• Czy ogranicznik OM-632 wymaga ręcznego restartu po zadziałaniu? Nie, urządzenie posiada funkcję automatycznego powrotu zasilania po upływie nastawionego czasu (10-100 s), o ile pobór mocy spadnie poniżej progu uwzględniającego 2% histerezę.
• Czy urządzenie może sterować silnikami? Tak, maksymalny prąd dla kategorii AC-3 wynosi 4 A, co pozwala na bezpośrednie sterowanie mniejszymi jednostkami napędowymi lub cewkami styczników sterujących większymi silnikami.
• Jaka jest rola histerezy w tym modelu? Histereza powrotu zasilania wynosi 2%, co zapobiega zjawisku oscylacji (szybkiego włączania i wyłączania) w sytuacji, gdy pobierana moc oscyluje na granicy nastawionego progu.
