Ogranicznik IPRD-8R-8KA-350V-3PN | A9L08601 Schneider Electric

Opis i Kluczowe Cechy

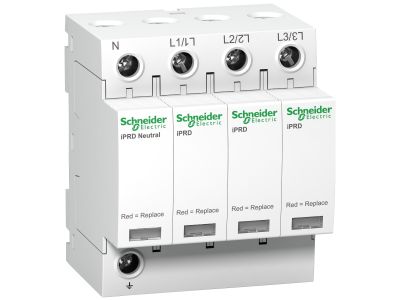

Ogranicznik przepięć iPRD-8R-8KA-350V-3PN z serii Acti 9 od renomowanego producenta Schneider Electric to zaawansowane rozwiązanie w dziedzinie ochrony instalacji elektrycznych przed skutkami przepięć atmosferycznych oraz łączeniowych. Urządzenie charakteryzuje się konstrukcją 3+1-biegunową, co czyni je idealnym do zabezpieczania rozbudowanych sieci trójfazowych. Dzięki połączeniu klasy Typ 2 i Typ 3, ochronnik zapewnia kompleksową ochronę czułych odbiorników końcowych.

• Znamionowy prąd wyładowczy: Wartość 8 kA gwarantuje skuteczne odprowadzanie energii przepięciowej w typowych warunkach eksploatacyjnych.
• System kasetowy: Ochronnik wyposażony jest w wymienne kasety na wtyk, co pozwala na błyskawiczną konserwację i wymianę zużytego modułu bez konieczności demontażu całego aparatu z szyny DIN.
• Styk sygnalizacyjny: Zintegrowany zestaw styków sygnałowych 1 SD (1 Z/O) umożliwia zdalne monitorowanie stanu urządzenia i natychmiastowe powiadomienie obsługi o konieczności wymiany wkładki.
• Napięcie obwodu otwartego (Uoc): Parametr na poziomie 10 kV dla trybu różnicowego (L/N) oraz wspólnego (N/PE) świadczy o wysokiej zdolności do ograniczania udarów napięciowych typu 3.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi dotyczącymi aparatury modułowej i ochrony przeciwprzepięciowej. Jest w pełni kompatybilny z wymaganiami dla systemów uziemienia TN-S oraz TT, co potwierdza jego uniwersalność w profesjonalnych instalacjach rozdziału energii. Wykorzystanie technologii warystorowej w połączeniu z iskiernikiem zapewnia optymalny poziom ochrony Up przy zachowaniu pełnego bezpieczeństwa użytkowania.

Zastosowanie

Ogranicznik iPRD8r znajduje szerokie zastosowanie w sektorze komercyjnym oraz przemysłowym, gdzie kluczowa jest ciągłość zasilania i ochrona kosztownej elektroniki. Jest dedykowany do montażu w rozdzielnicach głównych i oddziałowych w celu ochrony:

• Systemów automatyki budynkowej i przemysłowej.
• Infrastruktury IT oraz serwerowni.
• Urządzeń końcowych o niskiej wytrzymałości udarowej.
• Systemów oświetleniowych i sterowniczych w obiektach użyteczności publicznej.

Wskazówki Montażowe

Prawidłowa instalacja jest kluczowa dla skuteczności ochrony przeciwprzepięciowej. Ogranicznik należy montować na standardowej szynie DIN 35 mm. Podczas montażu należy zwrócić szczególną uwagę na:

• Długość przewodów: Zgodnie z zasadą 50 cm, przewody łączące ogranicznik z szynami zasilającymi powinny być jak najkrótsze, aby zminimalizować indukowany spadek napięcia.
• Moment dokręcania: Należy stosować odpowiedni moment dokręcania zacisków śrubowych, aby zapewnić trwały i pewny styk elektryczny, co zapobiega przegrzewaniu się połączeń.
• Przekrój przewodów: Dobór odpowiedniego przekroju przewodów miedzianych (zgodnie z dokumentacją techniczną) zapewnia bezpieczne odprowadzenie prądów udarowych do uziomu.

FAQ

1. Czy wymiana kasety wymaga odłączenia zasilania?
Dzięki konstrukcji wtykowej, wymiana zużytej kasety jest szybka i bezpieczna, jednak zawsze zaleca się zachowanie procedur bezpieczeństwa obowiązujących w danym obiekcie.

2. Co oznacza sygnalizacja na styku SD?
Styk pomocniczy 1 SD zmienia swój stan w momencie zadziałania zabezpieczenia termicznego wewnątrz ogranicznika, co sygnalizuje konieczność wymiany modułu ochronnego.

3. Czy ten model nadaje się do sieci TN-C?
Prezentowany model 3+1 jest dedykowany do układów TN-S oraz TT. W przypadku sieci TN-C należy dobrać odpowiedni wariant bez oddzielnego toru N-PE.
