Ogranicznik iPRD-65r-65kA-350V-1PN | A9L65501 Schneider Electric

Opis i Kluczowe Cechy

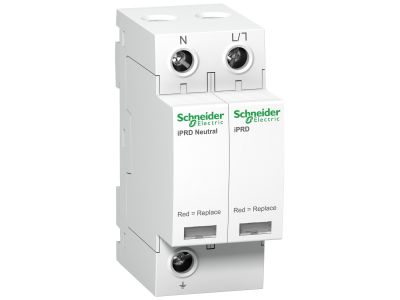

Ogranicznik przepięć iPRD-65r-65kA-350V-1PN (symbol A9L65501, Schneider Electric) to modułowe urządzenie do ochrony instalacji elektrycznych przed skutkami przepięć atmosferycznych i łączeniowych. Dzięki prądowi udarowemu 65 kA skutecznie odprowadza energię wyładowania, chroniąc podłączone odbiorniki. Napięcie ochrony 350 V zapewnia niski poziom ograniczenia, odpowiedni dla wrażliwych urządzeń elektronicznych. Wykonany w konfiguracji 1P+N (jedna faza + neutralny), idealny do obwodów jednofazowych w budynkach mieszkalnych i usługowych.

• Prąd udarowy 65 kA: Wysoka zdolność odprowadzania energii piorunowej – ochrona przed bezpośrednimi wyładowaniami oraz przepięciami łączeniowymi.
• Napięcie ochrony 350 V: Niski poziom ograniczenia przepięć (Up), minimalizujący ryzyko uszkodzenia czułych urządzeń – bezpieczeństwo elektroniki.
• Konfiguracja 1P+N: Przeznaczony do sieci jednofazowych z przewodem neutralnym – łatwy montaż w typowych rozdzielnicach.
• Konstrukcja modułowa: Montaż na szynie TH35 (DIN) – oszczędność miejsca w rozdzielni i prosta integracja z istniejącą aparaturą.
• Sygnalizacja stanu (opcjonalny styk pomocniczy): Możliwość zdalnego monitorowania sprawności ogranicznika – wczesne wykrycie zużycia (szczegóły w karcie katalogowej).

Zgodność z Normami

Produkt spełnia wymagania europejskich norm dotyczących ograniczników przepięć niskiego napięcia oraz posiada certyfikat CE. Wykonany zgodnie ze standardami DIN, co gwarantuje kompatybilność z typowymi rozdzielnicami modułowymi. Dokładne numery norm zawiera pełna karta katalogowa producenta.

Zastosowanie

Ogranicznik iPRD-65r znajduje zastosowanie w ochronie instalacji elektrycznych przed przepięciami w budynkach mieszkalnych, biurowych i usługowych. Chroni zarówno obwody końcowe, jak i urządzenia wrażliwe na skoki napięcia.

• Ochrona przed przepięciami piorunowymi w głównych rozdzielnicach budynków (strefa LPZ 0-1).
• Zabezpieczenie obwodów jednofazowych zasilających sprzęt elektroniczny (komputery, serwery, sterowniki PLC).
• Stosowanie w instalacjach zewnętrznych i wewnętrznych jako element ochrony odgromowej i przepięciowej.
• Montaż w rozdzielnicach mieszkaniowych i przemysłowych, gdzie wymagana jest kompaktowa ochrona 1P+N.

Wskazówki Montażowe

Montaż i podłączenie ogranicznika przepięć może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Przekroje przewodów i moment dokręcania zacisków należy dobrać zgodnie z dokumentacją techniczną producenta. Zaleca się stosowanie bezpieczników topikowych lub wyłączników nadprądowych po stronie zasilania – szczegółowe wymagania podano w karcie katalogowej.

FAQ

• Jaki jest prąd udarowy ogranicznika? Prąd udarowy (Imax/Iimp) wynosi 65 kA – pozwala na bezpieczne odprowadzenie energii wyładowania piorunowego bez uszkodzenia urządzenia.
• Jakie napięcie ochrony (Up) zapewnia ten model? Napięcie ochrony wynosi 350 V, co gwarantuje niski poziom ograniczenia przepięć – odpowiedni dla wrażliwych odbiorników. W razie potrzeby szczegółowe wartości znajdziesz w karcie katalogowej.
• Do jakich sieci można go stosować? Urządzenie przystosowane do pracy w instalacjach jednofazowych z przewodem neutralnym (1P+N). Przed montażem sprawdź zgodność z lokalną siecią i wymogi normatywne.
