Ogranicznik iPRD-40r-40kA-350V--3P | A9L40301 Schneider Electric

Opis i Kluczowe Cechy

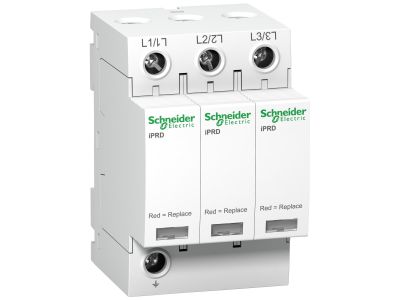

Ogranicznik przepięć oznaczony symbolem A9L40301, typu iPRD-40r, przeznaczony do ochrony instalacji elektrycznych przed skutkami przepięć atmosferycznych i łączeniowych. Urządzenie w wykonaniu 3-biegunowym (3P) oferuje prąd udarowy 40 kA oraz maksymalne napięcie trwałej pracy 350 V. Dzięki modułowej konstrukcji montowane jest na szynie TH35 w rozdzielnicach, co ułatwia szybką integrację z istniejącą instalacją.

• Prąd udarowy 40 kA: Gwarantuje odprowadzenie dużych energii przepięciowych, chroniąc odbiorniki przed uszkodzeniem w przypadku wyładowań atmosferycznych lub łączeń w sieci.
• Napięcie pracy 350 V: Dopasowane do typowych sieci 230/400 V AC, zapewnia stabilną pracę w warunkach znamionowych bez ryzyka przyspieszonego zużycia warystorów.
• Trzybiegunowa konstrukcja (3P): Obejmuje ochroną wszystkie fazy w układzie trójfazowym, co jest niezbędne w obwodach zasilania maszyn i urządzeń przemysłowych.
• Typ iPRD-40r – budowa modułowa: Umożliwia łatwy montaż na szynie DIN TH35 w rozdzielnicy głównej lub podrozdzielnicy, bez konieczności stosowania dodatkowych uchwytów.
• Symbol A9L40301 (seria Acti9): Kompatybilny z systemem rozdzielnic modułowych, co upraszcza dobór akcesoriów i planowanie rozbudowy instalacji.

Zgodność z Normami

Ogranicznik spełnia wymagania europejskich norm dotyczących urządzeń do ochrony przed przepięciami (SPD) oraz posiada certyfikat CE. Produkt został zaprojektowany zgodnie z zasadami bezpieczeństwa obowiązującymi w instalacjach niskiego napięcia.

Zastosowanie

Urządzenie znajduje zastosowanie wszędzie tam, gdzie konieczna jest ochrona wrażliwych odbiorników oraz ciągłość zasilania w obiektach narażonych na przepięcia.

• Ochrona rozdzielnic głównych i podrozdzielnic w budynkach mieszkalnych, biurowych i handlowych.
• Zabezpieczenie przed przepięciami w sieciach zasilających maszyny, centrale wentylacyjne, klimatyzatory i inne urządzenia przemysłowe.
• Instalacja w obiektach zewnętrznych (np. oświetlenie, stacje ładowania) – pod warunkiem zastosowania odpowiedniej obudowy o wyższym stopniu ochrony.
• Modernizacja istniejących instalacji w celu podniesienia poziomu odporności na wyładowania atmosferyczne.

Wskazówki Montażowe

Montaż ogranicznika powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie przystosowane do mocowania na szynie TH35 (DIN) w rozdzielnicy. Należy bezwzględnie odłączyć napięcie przed rozpoczęciem prac. Przekrój przewodów przyłączeniowych dobrać zgodnie z projektem instalacji (zalecany minimalny przekrój fazowych i PE – szczegóły w dokumentacji producenta). Moment dokręcania zacisków oraz długość odizolowania przewodów stosować według instrukcji dołączonej do urządzenia.

FAQ

• Czy ogranicznik wymaga dodatkowego zabezpieczenia nadprądowego? W zależności od konfiguracji instalacji – producent zaleca stosowanie wkładki bezpiecznikowej lub wyłącznika nadprądowego o odpowiednim prądzie znamionowym. Dokładne wytyczne znajdują się w karcie katalogowej.
• Jaki jest stopień ochrony (IP) tego ogranicznika? Produkt jest przeznaczony do montażu wewnątrz rozdzielnic, gdzie standardowo aparatura modułowa osiąga IP20. W przypadku instalacji w trudnych warunkach należy zastosować obudowę o wyższym IP.
• Czy urządzenie nadaje się do ochrony przed wyładowaniami bezpośrednimi (burzami)? Ogranicznik typu iPRD-40r o prądzie udarowym 40 kA klasyfikuje się jako SPD typu 2 – chroni przed przepięciami indukowanymi oraz łączeniowymi. Do ochrony przed bezpośrednim wyładowaniem piorunowym konieczne jest zainstalowanie SPD typu 1 (np. iskiernikowego) na wejściu do obiektu.
