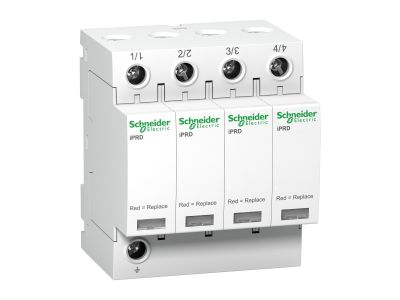

Ogranicznik IPRD 40R 40 KA 460V | A9L40421 Schneider Electric

Opis i Kluczowe Cechy

Ogranicznik przepięć IPRD 40R (symbol A9L40421) to modułowe urządzenie do ochrony instalacji elektrycznej przed przepięciami. Dzięki prądowi udarowemu 40 kA skutecznie chroni odbiorniki przed skutkami wyładowań atmosferycznych i przepięć łączeniowych. Napięcie trwałej pracy 460 V AC zapewnia kompatybilność z typowymi sieciami 230/400 V.

• Prąd udarowy 40 kA: zapewnia wysoką zdolność odprowadzania energii udarów, co minimalizuje ryzyko uszkodzenia urządzeń końcowych.
• Napięcie trwałej pracy 460 V AC: pozwala na stosowanie w systemach TN, TT i IT o napięciu fazowym 230 V.
• Symbol katalogowy A9L40421: ułatwia szybką identyfikację oraz dobór kompatybilnych akcesoriów.
• Kompaktowa obudowa modułowa: umożliwia montaż w rozdzielnicach na szynie TH35 (DIN) – oszczędność miejsca w szafie.

Zgodność z Normami

Produkt spełnia wymagania norm europejskich dla ograniczników przepięć oraz posiada certyfikat zgodności CE. Zaprojektowany zgodnie z zasadami bezpieczeństwa elektrycznego.

Zastosowanie

Ogranicznik IPRD 40R jest przeznaczony do ochrony instalacji niskiego napięcia przed przepięciami atmosferycznymi i łączeniowymi. Stosowany w rozdzielnicach głównych i podrozdzielnicach budynków mieszkalnych, biurowych oraz obiektów przemysłowych.

• Ochrona głównych rozdzielnic budynków przed przepięciami piorunowymi.
• Zabezpieczenie wrażliwych odbiorników (elektronika, sprzęt IT, oświetlenie LED) w podrozdzielnicach.
• Instalacje fotowoltaiczne – ochrona strony AC falowników.
• Systemy automatyki budynkowej i sterowania.

Wskazówki Montażowe

Montaż urządzenia może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie. Ogranicznik instaluje się na szynie TH35 (DIN). Pamiętaj o doborze odpowiedniego przekroju przewodów do prądu zwarciowego instalacji oraz o właściwym momencie dokręcania zacisków zgodnie z dokumentacją producenta. W układach TN-C wymagane jest zachowanie odpowiedniej odległości od poprzedzającej ochrony.

FAQ

• Jaki jest prąd udarowy ogranicznika IPRD 40R? Prąd udarowy wynosi 40 kA (10/350 µs), co pozwala na zastosowanie w strefie ochrony LPZ 0–1.
• Dla jakiego napięcia jest przeznaczony? Napięcie trwałej pracy (Uc) to 460 V AC, co odpowiada sieciom 230/400 V.
• Jaki jest symbol katalogowy produktu? Symbol to A9L40421, używany do zamówień i identyfikacji w systemach dystrybucji.
