Ogranicznik iPRD-40-40kA-350V-2P | A9L40200 Schneider Electric

Opis i Kluczowe Cechy

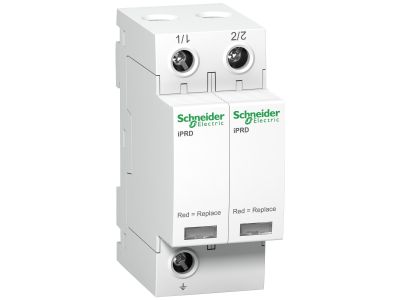

Ogranicznik przepięć iPRD-40 (symbol A9L40200) to dwubiegunowe urządzenie ochrony instalacji elektrycznej przed przepięciami, wyposażone w prąd udarowy 40 kA oraz napięcie 350 V. Dzięki tym parametrom zapewnia skuteczne odprowadzanie energii przepięcia do ziemi, zabezpieczając wrażliwe odbiorniki przed uszkodzeniem. Kompaktowa konstrukcja umożliwia montaż w standardowych rozdzielnicach modułowych.

• Prąd udarowy 40 kA: wysoka zdolność do rozpraszania energii przepięcia, skuteczna ochrona nawet podczas silnych wyładowań atmosferycznych i przepięć łączeniowych.
• Napięcie 350 V: precyzyjny próg zadziałania, dostosowany do sieci o podwyższonym napięciu, co zapewnia szybką reakcję w momencie wystąpienia zagrożenia.
• 2 bieguny (2P): konstrukcja umożliwiająca ochronę obwodów jedno- lub wielofazowych (np. L+N lub L1+L2) w zależności od konfiguracji instalacji.
• Kompatybilność z szyną TH35 (DIN): łatwy i pewny montaż w rozdzielnicach modułowych, bez konieczności stosowania dodatkowych elementów mocujących.
• Zintegrowany wskaźnik uszkodzenia (standard w serii): wizualna kontrola stanu pracy ogranicznika – w przypadku zużycia lub uszkodzenia elementu, wskaźnik zmienia kolor, ułatwiając szybką diagnostykę.

Zgodność z Normami

Produkt spełnia wymagania odpowiednich norm europejskich oraz posiada oznaczenie CE, co potwierdza jego zgodność z obowiązującymi dyrektywami w zakresie kompatybilności elektromagnetycznej i bezpieczeństwa użytkowania.

Zastosowanie

Ogranicznik przepięć iPRD-40 przeznaczony jest do stosowania w instalacjach niskiego napięcia jako ochrona przed przepięciami pochodzenia atmosferycznego oraz łączeniowego. Sprawdza się szczególnie w obiektach wymagających wysokiego poziomu bezpieczeństwa elektrycznego.

• Ochrona rozdzielnic głównych i podrzędnych w budynkach mieszkalnych, biurowych i handlowych.
• Zabezpieczenie wrażliwych urządzeń elektronicznych (PLC, sterowniki, systemy alarmowe) przed skutkami przepięć.
• Stosowanie w instalacjach przemysłowych, gdzie występują duże wahania napięcia i częste wyłączanie obciążenia.
• Uzupełnienie systemu ochrony odgromowej w strefach LPZ 1 i LPZ 2 (zgodnie z koncepcją stref ochrony odgromowej).

Wskazówki Montażowe

Montaż ogranicznika przepięć powinien być wykonany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy, w możliwie najbliższym sąsiedztwie chronionego obwodu. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilające. Przekrój przewodów przyłączeniowych oraz moment dokręcania zacisków należy dobrać zgodnie z dokumentacją techniczną producenta. Zaleca się stosowanie zabezpieczenia nadprądowego (np. wyłącznika nadmiarowo-prądowego) po stronie zasilania, aby uniknąć przeciążenia ogranicznika w przypadku zwarcia.

FAQ

• Czy ogranicznik iPRD-40 posiada podświetlenie lub sygnalizację optyczną? W modelu iPRD-40 nie zastosowano podświetlenia, ale urządzenie wyposażone jest we wskaźnik uszkodzenia – przezroczyste okienko zmienia kolor na czerwony (lub inny kontrastowy) w przypadku zużycia elementu warystorowego. Umożliwia to szybką ocenę stanu bez demontażu.
• Jaki jest stopień ochrony IP ogranicznika? Standardowo aparatura modułowa przeznaczona do montażu wewnątrz rozdzielnic charakteryzuje się stopniem ochrony IP20. Dokładne dane dotyczące konkretnego egzemplarza należy sprawdzić w karcie katalogowej producenta – w przypadku braku innej informacji przyjmuje się IP20, co oznacza ochronę przed dotknięciem palcem oraz przed ciałami stałymi o średnicy pow. 12,5 mm.
• W jakim trybie pracy działa ogranicznik przepięć? Ogranicznik przepięć pracuje w trybie normalnym jako element o bardzo wysokiej rezystancji (stan nieprzewodzący). W momencie wystąpienia przepięcia o wartości przekraczającej napięcie progowe (350 V) staje się przewodzący, odprowadzając ładunek elektryczny do ziemi. Po zakończeniu przepięcia powraca do stanu nieprzewodzącego. Jest to klasyczna charakterystyka ograniczników typu warystorowego lub iskiernikowego – konkretny typ elementu wewnętrznego może być podany w dokumentacji producenta.
