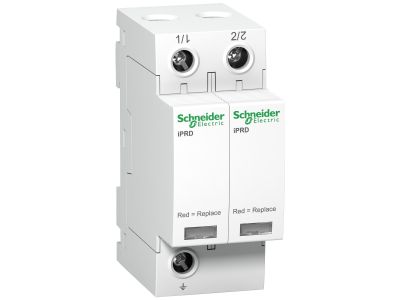

Ogranicznik iPRD-20-20kA-350V-2P | A9L20200 Schneider Electric

Opis i Kluczowe Cechy

Ogranicznik przepięć iPRD-20-20kA-350V-2P (symbol A9L20200) to dwubiegunowe urządzenie ochrony przeciwprzepięciowej o prądzie udarowym 20 kA i napięciu ochronnym 350 V. Przeznaczony do montażu w rozdzielnicach na szynie TH35 (DIN), zapewnia skuteczną ochronę instalacji elektrycznych przed przepięciami atmosferycznymi i łączeniowymi.

• Prąd udarowy 20 kA (10/350 µs): Zdolność do odprowadzenia energii wyładowań atmosferycznych, minimalizująca ryzyko zniszczenia chronionych urządzeń.
• Napięcie ochronne (Up) 350 V: Niski poziom ochrony ogranicza przepięcia do bezpiecznej wartości, chroniąc wrażliwe odbiorniki.
• Konstrukcja dwubiegunowa (2P): Ochrona dla sieci jednofazowej (L+N) w jednej kompaktowej obudowie modułowej.
• Kompaktowa obudowa modułowa: Łatwy i szybki montaż na szynie TH35 w rozdzielnicach głównych i podrozdzielniach.
• Brak konieczności wymiany wkładek: Ogranicznik samoczynnie powraca do stanu gotowości po zadziałaniu (w ramach deklarowanych parametrów).

Zgodność z Normami

Produkt jest zgodny z obowiązującymi normami europejskimi i posiada certyfikat CE. Zaprojektowany i wykonany zgodnie z wymaganiami standardów DIN dla aparatury modułowej stosowanej w instalacjach niskiego napięcia.

Zastosowanie

Ogranicznik iPRD-20-20kA-350V-2P znajduje zastosowanie w ochronie przed przepięciami w instalacjach elektrycznych budynków mieszkalnych, biurowych i lekkiego przemysłu. Sprawdza się szczególnie w sieciach jednofazowych.

• Ochrona główna w rozdzielnicy budynku (wg klasy I lub II w zależności od konfiguracji) – odprowadza energię wyładowań atmosferycznych.
• Podrozdzielnie piętrowe i lokalne – ogranicza przepięcia łączeniowe i indukowane.
• Zasilanie urządzeń wrażliwych (np. elektronika, sterowniki PLC, systemy alarmowe) – niskie napięcie ochronne 350 V minimalizuje ryzyko uszkodzeń.
• Instalacje fotowoltaiczne i stacje ładowania pojazdów – jako element ochrony przepięciowej strony AC.

Wskazówki Montażowe

Montaż ogranicznika powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia od rozdzielnicy. Urządzenie mocuje się na szynie TH35 (DIN 35 mm). Przekrój przewodów przyłączeniowych należy dobrać do spodziewanego prądu zwarciowego w punkcie instalacji – zgodnie z dokumentacją techniczną producenta. Dokręcanie zacisków śrubowych z zalecanym momentem (podanym w instrukcji dołączonej do urządzenia). Po zamontowaniu zaleca się sprawdzenie poprawności połączeń oraz oznaczenie rozdzielnicy zgodnie z obowiązującymi przepisami.

FAQ

• Jaka jest liczba biegunów tego ogranicznika? Ogranicznik iPRD-20-20kA-350V-2P jest urządzeniem dwubiegunowym (2P), przeznaczonym do ochrony sieci jednofazowej (L+N).
• Jaki prąd udarowy wytrzymuje ogranicznik? Maksymalny prąd udarowy (Iimp) wynosi 20 kA w przebiegu 10/350 µs, co pozwala na odprowadzenie energii bezpośredniego wyładowania atmosferycznego.
• Jakie jest napięcie ochronne (Up) tego ogranicznika? Napięcie ochronne wynosi 350 V. Oznacza to, że przepięcie na zaciskach chronionego urządzenia nie przekroczy tej wartości przy deklarowanym prądzie udarowym.
