Odgałęźnik instalacyjny OBL 95/35-1 szaro-niebieski | A13-6418 Pokój

Opis i Kluczowe Cechy

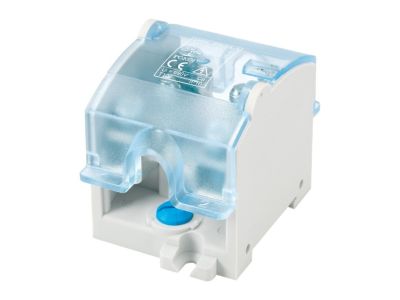

Odgałęźnik instalacyjny OBL 95/35-1 to zaawansowane rozwiązanie elektrotechniczne od renomowanego producenta Pokój, zaprojektowane z myślą o tworzeniu niezawodnych i bezpiecznych węzłów rozdzielczych w szafach sterowniczych oraz rozdzielnicach niskiego napięcia. Model ten charakteryzuje się konstrukcją jednosekcyjną w kolorystyce szaro-niebieskiej, co ułatwia identyfikację torów prądowych w złożonych systemach. Kluczowym atutem urządzenia jest możliwość obsługi szerokiego zakresu przekrojów: tor główny pozwala na montaż przewodów o przekroju znamionowym od 25 mm² do 95 mm², natomiast tor odgałęźny dedykowany jest dla przewodów o przekroju od 10 mm² do 35 mm². Solidne zaciski śrubowe gwarantują trwały styk elektryczny i minimalizację rezystancji przejścia, co jest kluczowe przy przesyłaniu wysokich prądów.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi w branży elektroenergetycznej. Odgałęźnik OBL 95/35-1 spełnia wymagania normy PN-EN 60947-7-1, co potwierdza jego przydatność do pracy w profesjonalnych instalacjach przemysłowych. Zastosowane materiały izolacyjne posiadają wysoką klasę odporności termicznej oraz mechaniczną, co zapewnia długowieczność komponentu nawet w trudnych warunkach eksploatacyjnych. Stopień ochrony oraz parametry izolacji są dostosowane do standardów wymaganych w nowoczesnym budownictwie i przemyśle.

Zastosowanie

Odgałęźnik OBL 95/35-1 znajduje szerokie zastosowanie wszędzie tam, gdzie zachodzi potrzeba efektywnego rozdzielenia energii z głównego toru zasilającego na mniejsze obwody odbiorcze. Jest to idealne rozwiązanie dla:

• Rozdzielnic głównych i oddziałowych w budynkach wielorodzinnych oraz biurowcach.
• Przemysłowych szaf sterowniczych, gdzie wymagane jest uporządkowane prowadzenie grubych kabli zasilających.
• Instalacji fotowoltaicznych i systemów zasilania awaryjnego do łączenia sekcji inwerterów.
• Modernizacji istniejących układów zasilania, gdzie ograniczona przestrzeń wymaga kompaktowych i wydajnych rozwiązań łączeniowych.

Wskazówki Montażowe

Montaż odgałęźnika OBL 95/35-1 powinien być przeprowadzony przez wykwalifikowany personel z zachowaniem następujących zasad:

• Urządzenie jest przystosowane do montażu na standardowej szynie montażowej DIN (TH35), co zapewnia szybką i stabilną instalację wewnątrz obudowy.
• Przed wprowadzeniem przewodów należy upewnić się, że końcówki kabli są odpowiednio odizolowane i, w przypadku przewodów typu linka, zakończone tulejkami kablowymi.
• Należy przestrzegać zalecanego momentu dokręcania śrub zaciskowych, aby uniknąć uszkodzenia gwintu lub niedostatecznego docisku, który mógłby prowadzić do przegrzewania się styku.
• Połączenia powinny być okresowo sprawdzane pod kątem stabilności mechanicznej, szczególnie w środowiskach narażonych na wibracje.

FAQ

• Czy odgałęźnik OBL 95/35-1 można stosować do przewodów aluminiowych? Produkt jest dedykowany głównie do przewodów miedzianych; w przypadku stosowania aluminium należy użyć odpowiednich past stykowych i zweryfikować dopuszczenia producenta.
• Jaki jest maksymalny przekrój przewodu w torze głównym? Tor główny obsługuje przewody o przekroju do 95 mm², co pozwala na przesyłanie znacznych mocy zasilających.
• Czy produkt posiada certyfikat CE? Tak, odgałęźniki serii OBL produkowane przez firmę Pokój posiadają niezbędne certyfikaty i deklaracje zgodności wymagane na rynku europejskim.
