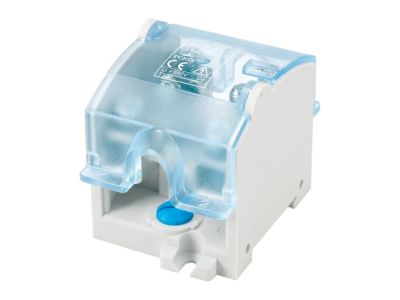

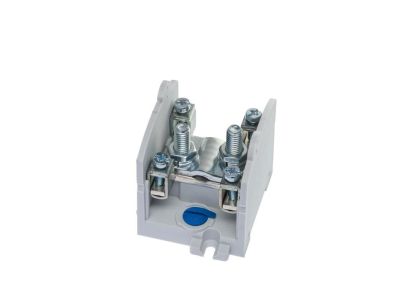

Odgałęźnik instalacyjny OBL 70/25-1 szaro-niebieski | A13-6318 Pokój

Opis i Kluczowe Cechy

Odgałęźnik instalacyjny OBL 70/25-1 to profesjonalne rozwiązanie od renomowanego polskiego producenta Pokój, zaprojektowane z myślą o tworzeniu niezawodnych i bezpiecznych węzłów rozdzielczych w instalacjach niskiego napięcia. Urządzenie charakteryzuje się jednosekcyjną konstrukcją, która umożliwia efektywne zarządzanie energią poprzez rozdzielenie zasilania z toru głównego na tory odgałęźne. Tor główny został przystosowany do obsługi przewodów o przekrojach znamionowych w szerokim zakresie, co pozwala na elastyczne dopasowanie do obciążeń prądowych w rozdzielnicach przemysłowych i budynkowych. Obudowa w kolorystyce szaro-niebieskiej ułatwia identyfikację torów neutralnych lub fazowych w zależności od przyjętego schematu instalacji, podnosząc standardy bezpieczeństwa i estetyki montażu.

• Wysoka obciążalność: Konstrukcja zacisków gwarantuje stabilny styk elektryczny nawet przy maksymalnych obciążeniach.
• Solidna obudowa: Wykonana z materiałów izolacyjnych o wysokiej odporności termicznej i mechanicznej.
• Uniwersalność: Możliwość łączenia przewodów miedzianych o różnych przekrojach w obrębie jednego modułu.
• Kompaktowe wymiary: Optymalizacja miejsca na szynie montażowej przy zachowaniu wymaganych odstępów izolacyjnych.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi w branży elektrotechnicznej. Odgałęźnik OBL 70/25-1 spełnia wymagania normy PN-EN 60947-7-1, co potwierdza jego przydatność do stosowania w profesjonalnych aparaturach rozdzielczych i sterowniczych. Zastosowane materiały izolacyjne są wolne od halogenów i posiadają odpowiednią klasę palności, co jest kluczowe dla zapewnienia bezpieczeństwa przeciwpożarowego w obiektach użyteczności publicznej oraz zakładach przemysłowych. Stopień ochrony zacisków zapewnia bezpieczną eksploatację i minimalizuje ryzyko przypadkowego dotyku części pod napięciem.

Zastosowanie

Odgałęźnik OBL 70/25-1 znajduje szerokie zastosowanie w nowoczesnych systemach elektroenergetycznych. Jest idealnym rozwiązaniem do:

• Rozdzielnic głównych i oddziałowych: Gdzie zachodzi potrzeba odejścia od głównej linii zasilającej do mniejszych odbiorników lub zabezpieczeń.
• Przemysłowych systemów sterowania: Jako punkt dystrybucji potencjałów w szafach automatyki.
• Instalacji OZE: W układach przyłączeniowych systemów fotowoltaicznych wymagających solidnych połączeń o dużych przekrojach.
• Modernizacji istniejących sieci: Pozwala na szybką i uporządkowaną rozbudowę instalacji bez konieczności wymiany całych bloków rozdzielczych.

Wskazówki Montażowe

Prawidłowy montaż odgałęźnika jest kluczowy dla długotrwałej i bezawaryjnej pracy instalacji. Urządzenie jest przystosowane do montażu na standardowej szynie DIN (TH35), co zapewnia szybką instalację w większości typowych obudów. Podczas podłączania przewodów należy zwrócić szczególną uwagę na:

• Przygotowanie przewodów: Końcówki przewodów wielodrutowych (linek) powinny być zakończone odpowiednio dobranymi tulejkami zaciskowymi, aby zapobiec rozwarstwianiu się żył.
• Moment dokręcania: Śruby zaciskowe należy dokręcać z siłą zalecaną przez producenta, co zapobiega przegrzewaniu się styku oraz uszkodzeniu gwintu.
• Prowadzenie kabli: Należy unikać naprężeń mechanicznych działających bezpośrednio na zaciski odgałęźnika.
• Weryfikacja: Po wykonaniu montażu zaleca się przeprowadzenie kontroli ciągłości połączeń oraz sprawdzenie stabilności osadzenia modułu na szynie.

FAQ

• Jakie przekroje przewodów obsługuje ten model? Tor główny obsługuje przewody o przekroju od 25 mm² do 95 mm², natomiast tory odgałęźne są dedykowane dla przewodów o przekroju od 10 mm² do 35 mm².
• Czy odgałęźnik można montować pionowo? Tak, konstrukcja zacisków i zatrzasku na szynę DIN pozwala na montaż zarówno w poziomie, jak i w pionie, zależnie od konfiguracji rozdzielnicy.
• Czy produkt jest odporny na wysokie temperatury? Obudowa wykonana jest z tworzywa o wysokim indeksie temperaturowym, co zapewnia stabilność pracy w trudnych warunkach termicznych wewnątrz obciążonych szaf rozdzielczych.
• Czy kolor szaro-niebieski ma znaczenie funkcjonalne? Kolorystyka ułatwia wizualną organizację wewnątrz rozdzielnicy, najczęściej sugerując przeznaczenie dla torów neutralnych (N), jednak ostateczne zastosowanie zależy od projektu instalacji.
