Odgałęźnik instalacyjny OBL 35/25-4 szaro-niebieski | A13-6248 Pokój

Opis i Kluczowe Cechy

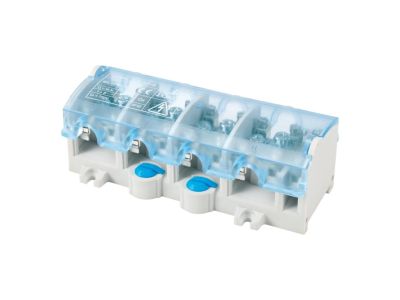

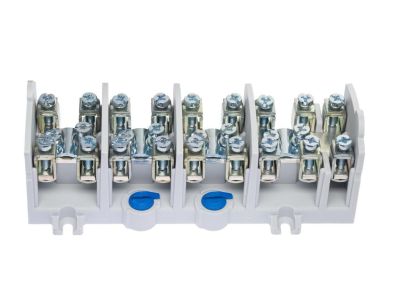

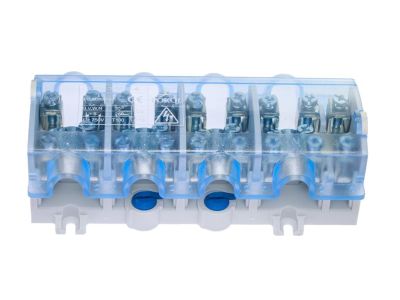

Odgałęźnik instalacyjny OBL 35/25-4 to zaawansowane rozwiązanie od renomowanego producenta Pokój, zaprojektowane z myślą o profesjonalnych systemach rozdziału energii elektrycznej. Urządzenie charakteryzuje się czterosekcyjną konstrukcją, która umożliwia efektywne i bezpieczne rozdzielenie zasilania w szafach sterowniczych oraz rozdzielnicach niskiego napięcia. Tor główny odgałęźnika został przystosowany do obsługi przewodów o przekroju znamionowym od 25 mm² do 95 mm², co pozwala na stabilne przesyłanie wysokich prądów roboczych bez ryzyka przegrzania styków. Z kolei tory odgałęźne obsługują przewody o przekrojach od 10 mm² do 35 mm², co daje dużą elastyczność przy podłączaniu odbiorników końcowych lub kolejnych sekcji instalacji.

• Solidna konstrukcja: Obudowa wykonana z wysokiej jakości tworzywa izolacyjnego w kolorystyce szaro-niebieskiej ułatwia identyfikację torów prądowych.
• Wysoka obciążalność: Przystosowanie do dużych przekrojów (do 95 mm²) gwarantuje niezawodność w wymagających aplikacjach przemysłowych.
• Wielosekcyjność: Cztery sekcje pozwalają na optymalne zarządzanie okablowaniem wewnątrz rozdzielnicy.
• Pewność styku: Zastosowane zaciski śrubowe zapewniają trwały docisk mechaniczny, minimalizując rezystancję przejścia.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi w branży elektroenergetycznej. Odgałęźnik OBL 35/25-4 spełnia wymagania normy PN-EN 60947-7-1, co potwierdza jego przydatność do pracy w profesjonalnych instalacjach niskiego napięcia. Zastosowane materiały izolacyjne posiadają odpowiednie klasy palności, co podnosi poziom bezpieczeństwa przeciwpożarowego w miejscu montażu. Każdy element przeszedł testy wytrzymałości dielektrycznej oraz stabilności termicznej pod obciążeniem.

Zastosowanie

Odgałęźnik OBL 35/25-4 znajduje szerokie zastosowanie w sektorze budownictwa przemysłowego oraz komercyjnego. Jest niezastąpionym elementem przy budowie rozdzielnic głównych i oddziałowych, gdzie zachodzi potrzeba odejścia od głównej linii zasilającej mniejszymi przekrojami przewodów. Idealnie sprawdza się w:

• Systemach zasilania hal produkcyjnych i parków maszynowych.
• Rozdzielnicach budynkowych w budownictwie wielorodzinnym.
• Układach sterowania automatyki przemysłowej.
• Modernizacjach istniejących instalacji elektrycznych wymagających uporządkowania struktury połączeń.

Wskazówki Montażowe

Montaż odgałęźnika powinien być przeprowadzony przez wykwalifikowany personel z zachowaniem zasad BHP. Urządzenie jest przystosowane do montażu na standardowej szynie montażowej DIN (TH35), co zapewnia szybką i stabilną instalację. Podczas podłączania przewodów należy zwrócić szczególną uwagę na:

• Odizolowanie końcówek: Przewody należy odizolować na długości odpowiadającej głębokości zacisku, aby uniknąć odsłoniętych części pod napięciem.
• Moment dokręcania: Należy stosować odpowiedni moment dokręcania śrub zaciskowych, aby zapewnić optymalny styk elektryczny i uniknąć uszkodzenia gwintu lub żyły przewodu.
• Ułożenie przewodów: Przewody o dużych przekrojach (do 95 mm²) powinny być odpowiednio uformowane przed wprowadzeniem do zacisku, aby nie wprowadzać naprężeń mechanicznych na obudowę odgałęźnika.

FAQ

• Czy odgałęźnik OBL 35/25-4 można montować pionowo? Tak, konstrukcja zacisków i system mocowania na szynie DIN pozwalają na montaż w dowolnej orientacji, o ile zachowane są odpowiednie odstępy izolacyjne.
• Jakie przekroje przewodów obsługuje tor główny? Tor główny obsługuje przewody o przekroju od 25 mm² do 95 mm².
• Czy produkt jest odporny na wysokie temperatury? Tak, obudowa wykonana jest z materiałów o wysokiej odporności termicznej, co jest kluczowe przy pracy z dużymi obciążeniami prądowymi.
• Do czego służy kolorystyka szaro-niebieska? Kolorystyka ułatwia wizualną identyfikację sekcji w rozdzielnicy, co przyspiesza prace serwisowe i montażowe.
