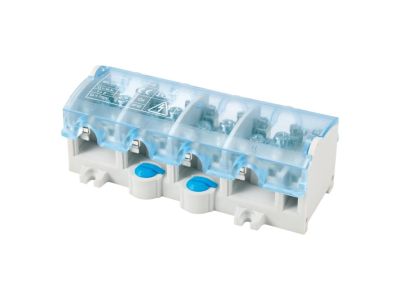

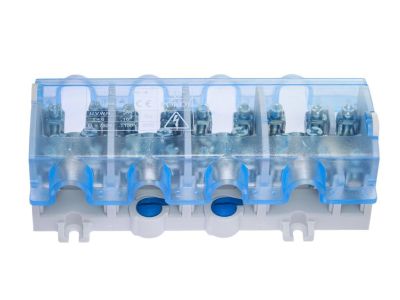

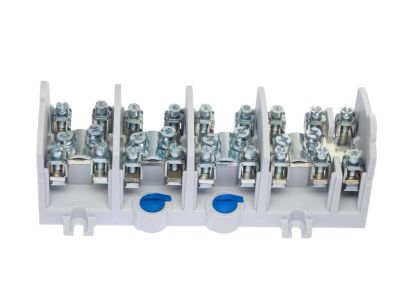

Odgałęźnik instalacyjny OBL 25/16-4 szaro-niebieski | A13-6148 Pokój

Opis i Kluczowe Cechy

Odgałęźnik instalacyjny OBL 25/16-4 to zaawansowane rozwiązanie od renomowanego polskiego producenta Pokój, zaprojektowane z myślą o tworzeniu niezawodnych i bezpiecznych połączeń w rozdzielnicach elektrycznych. Model ten charakteryzuje się czterosekcyjną budową, co pozwala na efektywne zarządzanie dystrybucją energii w obrębie jednego modułu. Tor główny urządzenia został przystosowany do obsługi przewodów o przekroju znamionowym do 25 mm², co gwarantuje wysoką obciążalność prądową i minimalizację strat energii. Z kolei tory odgałęźne pozwalają na przyłączenie przewodów o przekroju do 16 mm², co czyni ten produkt niezwykle uniwersalnym elementem systemów elektroenergetycznych. Obudowa w kolorystyce szaro-niebieskiej ułatwia identyfikację torów fazowych i neutralnych, podnosząc standardy bezpieczeństwa i estetyki montażu.

• Wysoka obciążalność: Konstrukcja zoptymalizowana pod kątem stabilnego przesyłu energii bez ryzyka przegrzania styków.
• Solidne zaciski: Mechanizm śrubowy zapewnia trwały docisk przewodu, eliminując zjawisko luzowania się połączeń pod wpływem drgań.
• Kompaktowa budowa: Cztery sekcje w jednej obudowie pozwalają na znaczną oszczędność miejsca na szynie montażowej.
• Trwałość materiałowa: Wykonany z wysokiej jakości tworzyw izolacyjnych odpornych na starzenie i wysokie temperatury.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi w branży elektrotechnicznej. Odgałęźnik OBL 25/16-4 spełnia wymagania normy PN-EN 60947-7-1, co potwierdza jego przydatność do pracy w profesjonalnych instalacjach niskiego napięcia. Zastosowane materiały izolacyjne posiadają odpowiednie klasy palności, co jest kluczowe dla zapewnienia ochrony przeciwpożarowej w obiektach przemysłowych i użyteczności publicznej.

Zastosowanie

Odgałęźnik OBL 25/16-4 znajduje szerokie zastosowanie w nowoczesnym budownictwie oraz przemyśle. Jest idealnym rozwiązaniem do:

• Rozdzielnic głównych i obiektowych: Gdzie wymagany jest przejrzysty podział zasilania na poszczególne obwody.
• Systemów automatyki przemysłowej: Jako punkt dystrybucji potencjałów dla sterowników i aparatury modułowej.
• Modernizacji istniejących instalacji: Dzięki łatwemu montażowi pozwala na szybką rozbudowę systemów o nowe sekcje odbiorcze.
• Szaf sterowniczych: Zapewniając porządek w okablowaniu i ułatwiając późniejsze prace serwisowe.

Wskazówki Montażowe

Prawidłowy montaż odgałęźnika jest kluczowy dla długowieczności instalacji. Urządzenie jest przystosowane do montażu na standardowej szynie DIN (TH35). Przed przystąpieniem do prac należy upewnić się, że końcówki przewodów są odpowiednio odizolowane i, w przypadku linek, zabezpieczone tulejkami zaciskowymi. Podczas dokręcania śrub zaciskowych zaleca się stosowanie wkrętaków dynamometrycznych, aby zachować optymalny moment dokręcania określony przez producenta, co zapobiega uszkodzeniu gwintu oraz gwarantuje najlepszy styk elektryczny. Należy również zachować odpowiednie odstępy izolacyjne pomiędzy sąsiednimi aparatami.

FAQ

1. Czy odgałęźnik OBL 25/16-4 można stosować z przewodami aluminiowymi?
Zaleca się stosowanie przewodów miedzianych. W przypadku chęci użycia przewodów aluminiowych należy zastosować odpowiednie pasty kontaktowe i regularnie kontrolować siłę docisku zacisku.

2. Jaka jest główna różnica między torem głównym a odgałęźnym w tym modelu?
Tor główny posiada większą pojemność zacisku (do 25 mm²), co pozwala na doprowadzenie zasilania o większej mocy, natomiast tory odgałęźne (do 16 mm²) służą do wyprowadzenia energii do poszczególnych odbiorników lub podrozdzielnic.

3. Czy produkt posiada certyfikat CE?
Tak, odgałęźnik posiada deklarację zgodności CE i spełnia wszystkie wymagane dyrektywy Unii Europejskiej dotyczące sprzętu elektrycznego niskiego napięcia.
