Odgałęźnik instalacyjny OBL 25/10-1 szaro-niebieski | A13-6018 Pokój

Opis i Kluczowe Cechy

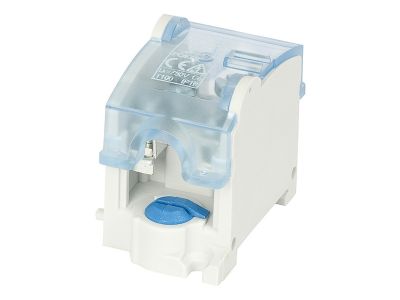

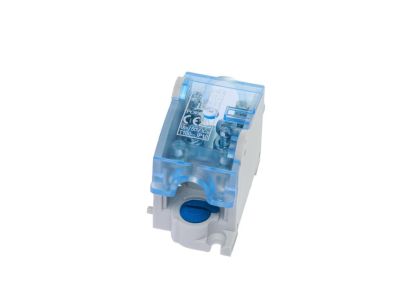

Odgałęźnik instalacyjny OBL 25/10-1 to profesjonalne rozwiązanie od renomowanego producenta Pokój, zaprojektowane z myślą o tworzeniu niezawodnych i bezpiecznych połączeń elektrycznych w rozdzielnicach niskiego napięcia. Model ten charakteryzuje się jednosekcyjną konstrukcją w kolorystyce szaro-niebieskiej, co ułatwia identyfikację torów prądowych wewnątrz szafy sterowniczej. Tor główny urządzenia został przystosowany do obsługi przewodów o przekroju znamionowym od 25 mm² do 95 mm², co gwarantuje wysoką obciążalność prądową i minimalizację strat energii. Z kolei tory odgałęźne pozwalają na przyłączenie przewodów o przekrojach od 10 mm² do 35 mm², oferując elastyczność w dystrybucji zasilania do poszczególnych odbiorników lub podzespołów.

• Wysoka jakość materiałów: Korpus wykonany z tworzywa o wysokich właściwościach izolacyjnych zapewnia bezpieczeństwo użytkowania.
• Solidne zaciski: Mechanizm zaciskowy gwarantuje trwały styk elektryczny i odporność na poluzowanie pod wpływem drgań.
• Uniwersalność: Możliwość łączenia przewodów miedzianych o różnych przekrojach w ramach jednego modułu.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami obowiązującymi w branży elektroenergetycznej. Odgałęźniki serii OBL spełniają wymagania dotyczące osprzętu instalacyjnego, co potwierdza ich przydatność do stosowania w instalacjach przemysłowych oraz budownictwie użyteczności publicznej. Zastosowane materiały izolacyjne są odporne na starzenie oraz posiadają odpowiednią klasę palności, co podnosi ogólny poziom bezpieczeństwa przeciwpożarowego instalacji.

Zastosowanie

Odgałęźnik OBL 25/10-1 znajduje szerokie zastosowanie w nowoczesnych systemach rozdziału energii. Jest idealnym komponentem do:

• Budowy rozdzielnic głównych i oddziałowych, gdzie wymagane jest sprawne rozdzielenie zasilania z grubych kabli zasilających na mniejsze obwody.
• Systemów automatyki przemysłowej do zasilania bloków sterowniczych.
• Modernizacji istniejących instalacji elektrycznych, gdzie konieczne jest dodanie nowych punktów odbiorczych bez naruszania struktury głównego okablowania.

Wskazówki Montażowe

Montaż odgałęźnika powinien być przeprowadzony przez wykwalifikowany personel z zachowaniem zasad BHP. Urządzenie jest przystosowane do montażu na standardowej szynie montażowej DIN (TH35), co zapewnia szybką i stabilną instalację wewnątrz obudowy. Podczas podłączania przewodów należy zwrócić szczególną uwagę na odpowiednie odizolowanie końcówek kabli oraz zastosowanie właściwego momentu dokręcania śrub zaciskowych, co zapobiega przegrzewaniu się styków. W przypadku stosowania linek miedzianych, zaleca się użycie tulejek zaciskowych dla zapewnienia optymalnej powierzchni styku.

FAQ

• Czy odgałęźnik OBL 25/10-1 można stosować z przewodami aluminiowymi? Produkt jest dedykowany głównie do przewodów miedzianych; w przypadku aluminium należy zweryfikować zgodność powłok zacisków i zastosować odpowiednią pastę stykową.
• Jaki jest maksymalny przekrój przewodu w torze głównym? Tor główny obsługuje przewody o przekroju do 95 mm², co pozwala na przesyłanie znacznych prądów roboczych.
• Czy urządzenie posiada stopień ochrony IP20? Konstrukcja odgałęźnika zapewnia ochronę przed przypadkowym dotknięciem części pod napięciem, jednak dokładny stopień ochrony zależy od sposobu zabudowy w rozdzielnicy.
