Odgałęźnik instalacyjny LZG-35/16 odmiana 21 szary | A13-2338 Pokój

Opis i Kluczowe Cechy

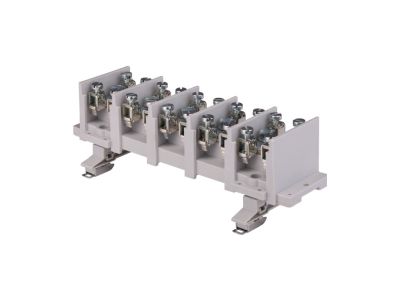

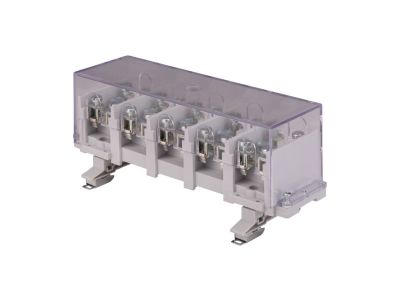

Odgałęźnik instalacyjny LZG-35/16 odmiana 21 w kolorze szarym to profesjonalne rozwiązanie od renomowanego producenta Pokój, zaprojektowane z myślą o tworzeniu niezawodnych i bezpiecznych węzłów rozdzielczych w instalacjach niskiego napięcia. Urządzenie to charakteryzuje się wysoką precyzją wykonania oraz odpornością na trudne warunki eksploatacyjne. Konstrukcja odgałęźnika pozwala na efektywne łączenie przewodów o zróżnicowanych przekrojach, co jest kluczowe w rozbudowanych systemach zasilania.

• Tor główny: Przystosowany do obsługi przewodów o przekroju znamionowym do 35 mm², co gwarantuje niską rezystancję styku i minimalne straty energii przy przesyłaniu prądów o dużym natężeniu.
• Tory odgałęźne: Umożliwiają podłączenie przewodów o przekroju do 16 mm², co pozwala na elastyczne rozdzielenie zasilania na poszczególne obwody odbiorcze.
• Wytrzymała obudowa: Wykonana z wysokiej jakości tworzywa izolacyjnego w kolorze szarym, zapewniającego odpowiedni stopień ochrony oraz odporność na starzenie termiczne.
• Stabilność połączenia: Zastosowane zaciski śrubowe gwarantują trwały docisk mechaniczny, co zapobiega luzowaniu się przewodów pod wpływem drgań lub cykli cieplnych.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi w branży elektro-technicznej. Odgałęźnik LZG-35/16 spełnia wymagania normy PN-EN 60947-7-1, co potwierdza jego przydatność do stosowania w profesjonalnych rozdzielnicach i szafach sterowniczych. Posiada certyfikację CE, co jest gwarancją dopuszczenia do obrotu na rynku europejskim oraz spełnienia dyrektyw niskonapięciowych LVD.

Zastosowanie

Odgałęźnik LZG-35/16 odmiana 21 znajduje szerokie zastosowanie w sektorze przemysłowym oraz budownictwie komercyjnym. Jest idealnym komponentem do:

• Rozdzielnic głównych i oddziałowych w budynkach wielorodzinnych.
• Systemów zasilania maszyn i urządzeń w halach produkcyjnych, gdzie wymagane jest pewne odgałęzienie linii zasilającej.
• Szaf sterowniczych automatyki przemysłowej jako punkt dystrybucji potencjałów.
• Modernizacji istniejących instalacji elektrycznych, gdzie konieczne jest dodanie nowych punktów odbiorczych bez naruszania struktury głównego toru zasilającego.

Wskazówki Montażowe

Prawidłowy montaż jest kluczowy dla zapewnienia długotrwałej bezawaryjności instalacji. Podczas instalacji odgałęźnika LZG-35/16 należy zwrócić uwagę na następujące aspekty:

• Przygotowanie przewodów: Końcówki przewodów powinny być odizolowane na odpowiedniej długości, a w przypadku przewodów typu linka, zaleca się stosowanie tulejek zaciskowych dla zapewnienia pełnego kontaktu wszystkich drucików.
• Moment dokręcania: Należy stosować odpowiedni moment dokręcania śrub zaciskowych, aby uniknąć uszkodzenia gwintu lub niedostatecznego docisku, co mogłoby prowadzić do przegrzewania się styku.
• Montaż mechaniczny: Odgałęźnik jest przystosowany do montażu na standardowej szynie DIN (TH35), co zapewnia szybką i stabilną instalację wewnątrz rozdzielnicy.
• Przeglądy okresowe: Zaleca się okresowe sprawdzanie siły dociągu śrub, szczególnie w instalacjach narażonych na wibracje.

FAQ

1. Czy odgałęźnik LZG-35/16 można stosować z przewodami aluminiowymi?
Standardowo zaciski są przeznaczone do przewodów miedzianych. W przypadku stosowania przewodów aluminiowych należy użyć odpowiednich past stykowych i upewnić się, że producent dopuszcza takie połączenie w danej specyfikacji technicznej.

2. Jaka jest różnica między odmianą 21 a innymi wersjami?
Odmiana 21 określa konkretną konfigurację zacisków i układu torów wewnątrz obudowy, co pozwala na optymalne dopasowanie do schematu instalacji elektrycznej.

3. Czy produkt jest odporny na promieniowanie UV?
Obudowa jest przeznaczona do pracy wewnątrz rozdzielnic. W przypadku montażu zewnętrznego, odgałęźnik musi znajdować się w obudowie o odpowiednim stopniu ochrony IP, chroniącej przed bezpośrednim działaniem czynników atmosferycznych.
