Odgałęźnik Instalacyjny z pokrywą LZ 1x70/16 P szary (36szt) | 46.171 Elektro-Plast Opatówek

Opis i Kluczowe Cechy

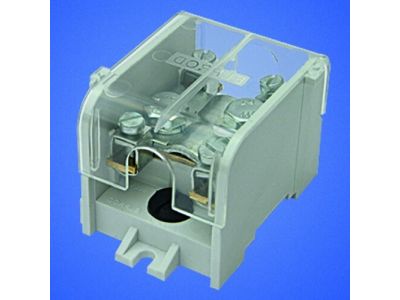

Odgałęźnik instalacyjny LZ 1x70/16P, symbol 46.171, w kolorze szarym, przeznaczony do bezpiecznego rozgałęziania przewodów w instalacjach elektrycznych. Wyposażony w pokrywę oraz zaciski 1x70 mm² i 4x16 mm², co umożliwia przyłączanie przewodów o zróżnicowanych przekrojach. Możliwość montażu zarówno do podłoża, jak i na szynę (TH35) zapewnia elastyczność instalacji.

• Zaciski 1x70 mm² / 4x16 mm² (dla drutu): Umożliwiają przyłączenie jednego przewodu o dużym przekroju (70 mm²) oraz czterech przewodów o mniejszym przekroju (do 16 mm²), co pozwala na sprawne rozgałęzienie obwodów bez konieczności stosowania dodatkowych listew.
• Zaciski dla linki: 1x(16–50 mm²) i 4x(6–10 mm²): Obsługa przewodów linkowych w szerokim zakresie przekrojów, co zwiększa uniwersalność odgałęźnika w różnych typach instalacji.
• Wersja z pokrywą: Zapewnia dodatkową ochronę przed przypadkowym dotykiem oraz zabezpiecza zaciski przed zabrudzeniami i wilgocią podczas eksploatacji.
• Mocowanie do podłoża i na szynę: Umożliwia łatwe osadzenie odgałęźnika w rozdzielnicy natynkowej/podtynkowej lub na standardowej szynie montażowej TH35 (DIN), co daje elastyczność aranżacji.
• Kompaktowa konstrukcja: Zajmuje niewiele miejsca, ułatwiając prowadzenie przewodów i zachowanie porządku w szafie sterowniczej.

Zgodność z Normami

Odgałęźnik LZ 46.171 jest produktem spełniającym wymagania odpowiednich norm europejskich i posiada oznaczenie CE. Jako urządzenie instalacyjne przeznaczone do montażu w suchych pomieszczeniach, zapewnia bezpieczną pracę przy prawidłowym użytkowaniu.

Zastosowanie

Odgałęźnik służy do bezpiecznego łączenia i rozgałęziania przewodów w instalacjach elektrycznych, szczególnie w miejscach, gdzie wymagane jest przyłączenie kilku odbiorników lub połączenie przewodu zasilającego z mniejszymi odgałęzieniami. Sprawdza się zarówno w instalacjach mieszkaniowych, jak i przemysłowych.

• Rozgałęzianie obwodów w rozdzielnicach głównych i podrozdzielnicach.
• Łączenie przewodu o dużym przekroju (np. zasilanie kablem YKY 70 mm²) z kilkoma obwodami odbiorczymi o mniejszym przekroju (do 16 mm²).
• Stosowanie w szafach sterowniczych i rozdzielniach natynkowych do estetycznego i bezpiecznego prowadzenia przewodów.
• Idealny do modernizacji istniejących instalacji, gdzie konieczne jest dodanie nowych obwodów bez wymiany całej rozdzielnicy.

Wskazówki Montażowe

Montaż odgałęźnika LZ 46.171 powinien być wykonywany wyłącznie przez osoby z uprawnieniami SEP, przy zachowaniu zasad bezpieczeństwa. Przed przystąpieniem do prac bezwzględnie odłącz napięcie od całej instalacji. Urządzenie można mocować do podłoża za pomocą otworów montażowych lub zatrzaskiwać na szynie TH35 (DIN). Zaciski należy dokręcać z momentem zgodnym z dokumentacją techniczną. Przekrój przewodów dobieraj do spodziewanego obciążenia prądowego oraz zabezpieczeń nadprądowych. Po zakończeniu montażu załóż pokrywę i sprawdź poprawność połączeń.

FAQ

• Jaki jest zakres przekrojów przewodów do tego odgałęźnika? Dla przewodów w postaci drutu: 1x(16–70 mm²) oraz 4x(6–16 mm²). Dla linki: 1x(16–50 mm²) oraz 4x(6–10 mm²).
• Czy odgałęźnik można zamontować na szynie DIN? Tak, konstrukcja umożliwia zatrzaśnięcie na szynie TH35 (DIN), a także montaż do podłoża.
• Czy pokrywa jest na stałe czy można ją zdjąć? Pokrywa jest zdejmowana, co ułatwia dostęp do zacisków podczas podłączania przewodów, a po zamknięciu zapewnia ochronę przed przypadkowym dotykiem.
