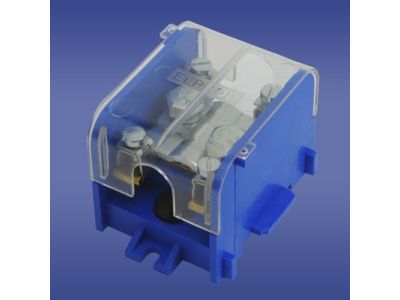

Odgałęźnik Instalacyjny z pokrywą LZ 1x70/16 P niebieski (36szt) | 46.172 Elektro-Plast Opatówek

Opis i Kluczowe Cechy

Odgałęźnik instalacyjny LZ o symbolu 46.172 w kolorze niebieskim przeznaczony jest do bezpiecznego rozgałęziania przewodów w instalacjach elektrycznych. Wyposażony w jeden zacisk główny 1x70 mm² oraz cztery zaciski odgałęźne 4x16 mm², umożliwia rozdział obwodu na kilka odbiorników przy zachowaniu pełnej ciągłości połączenia. Wersja z pokrywą zapewnia ochronę przed przypadkowym dotykiem, a uniwersalny montaż do podłoża lub na szynę DIN zwiększa elastyczność zastosowania w rozdzielnicach i puszkach instalacyjnych.

• Zacisk główny 1x70 mm² (drut) / 1x50 mm² (linka): obsługa przewodów o dużym przekroju umożliwia zasilanie odgałęźnika z głównej linii bez ryzyka przeciążenia zacisku.
• Cztery zaciski odgałęźne 4x16 mm² (drut) / 4x10 mm² (linka): możliwość rozdziału obwodu na cztery niezależne odbiorniki przy zachowaniu niskiej rezystancji przejścia.
• Pokrywa ochronna w komplecie: chroni przed przypadkowym dotknięciem części przewodzących oraz przedostawaniem się zanieczyszczeń.
• Montaż do podłoża i na szynę DIN: uniwersalny system mocowania pozwala na instalację w rozdzielnicy, puszce natynkowej lub podtynkowej.
• Kolor niebieski: ułatwia identyfikację przeznaczenia zacisków (np. przewód neutralny) i porządkuje oznaczenia w rozdzielnicy.

Zgodność z Normami

Odgałęźnik instalacyjny LZ został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz standardem DIN. Posiada oznaczenie CE, co potwierdza zgodność z wymogami dyrektyw Unii Europejskiej w zakresie bezpieczeństwa użytkowania i kompatybilności elektromagnetycznej.

Zastosowanie

Odgałęźnik LZ sprawdza się wszędzie tam, gdzie konieczne jest bezpieczne rozgałęzienie przewodów o dużym i średnim przekroju – zarówno w nowych instalacjach, jak i modernizowanych obwodach.

• Rozgałęzianie przewodu zasilającego w rozdzielnicach głównych i podrozdzielnicach – jeden przewód wejściowy 70 mm² może zasilać cztery obwody odbiorcze.
• Dystrybucja przewodu neutralnego (kolor niebieski) w szafach sterowniczych i rozdzielczych – łatwa identyfikacja i bezpieczne łączenie.
• Montaż w puszkach instalacyjnych natynkowych i podtynkowych przy rozdziałach obwodów w budynkach mieszkalnych i usługowych.
• Wykorzystanie w automatyce budynkowej do rozdziału linii sterowniczych i zasilających w szafach sterowniczych na szynie DIN.

Wskazówki Montażowe

Montaż odgałęźnika LZ może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Urządzenie należy instalować przy bezwzględnie odłączonym napięciu. Mocowanie realizuje się do podłoża za pomocą otworów montażowych lub na szynie DIN TH35. Przekrój przewodów należy dobrać do rzeczywistego obciążenia prądowego zgodnie z projektem instalacji. Moment dokręcania zacisków oraz długość odizolowanej żyły – zgodnie z dokumentacją producenta. Po wykonaniu połączeń należy zamknąć pokrywę ochronną.

FAQ

• Jakie maksymalne przekroje przewodów można podłączyć do zacisku głównego? Do zacisku głównego można podłączyć przewód o przekroju do 70 mm² w przypadku drutu oraz do 50 mm² w przypadku linki. Cztery zaciski odgałęźne przyjmują drut do 16 mm² i linkę do 10 mm².
• Czy odgałęźnik można zamontować na szynie DIN? Tak, odgałęźnik LZ wyposażony jest w system mocowania umożliwiający montaż zarówno na szynie DIN TH35 (w rozdzielnicy), jak i bezpośrednio do podłoża (np. w puszce instalacyjnej).
• Czy pokrywa jest zdejmowana? Tak, pokrywa ochronna odgałęźnika jest zdejmowana, co ułatwia dostęp do zacisków podczas podłączania przewodów. Po zakończeniu prac należy ją bezwzględnie zamknąć w celu zapewnienia ochrony przed przypadkowym dotykiem.
