Odgałęźnik instalacyjny LZ - 1*16/16/16, żółto/zielony | 46.163 Elektro-Plast Opatówek

Opis i Kluczowe Cechy

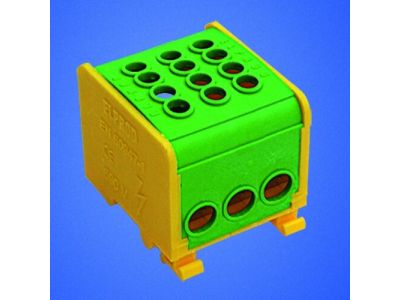

Odgałęźnik instalacyjny LZ o symbolu 46.163 to trójzaciskowy moduł rozdzielczy przeznaczony do łączenia i rozdziału przewodów ochronnych PE w rozdzielnicach. Wykonany w żółto-zielonej kolorystyce, montowany na szynie TS 35 (TH35). Trzy zaciski o przekroju przyłączeniowym 16 mm² umożliwiają pewne i trwałe połączenie przewodów o dużym przekroju, co przekłada się na niską rezystancję połączeń i niezawodność w obwodach ochronnych.

• 3 zaciski 16 mm²: zapewniają rozdział przewodów PE w trzech niezależnych torach bez konieczności stosowania dodatkowych łączeń.
• Przyłącze dla drutu 2,5–16 mm² i linki 2,5–10 mm²: elastyczność w doborze przewodu – od cienkich żył do grubych kabli, w zależności od wymagań instalacji.
• Montaż na szynę TS 35 (TH35): szybkie i stabilne osadzenie w rozdzielnicy, zgodne ze standardem DIN.
• Żółto-zielona obudowa: jednoznaczna identyfikacja jako zacisku ochronnego PE, zgodna z przyjętą konwencją kolorystyczną.
• Kompaktowa konstrukcja 1×16/16/16: jeden poziom z trzema zaciskami 16 mm² oszczędza miejsce na szynie przy zachowaniu pełnej funkcjonalności.

Zgodność z Normami

Odgałęźnik LZ 46.163 został zaprojektowany i wyprodukowany zgodnie z obowiązującymi europejskimi normami oraz wymaganiami dyrektyw Unii Europejskiej, co potwierdza oznakowanie CE. Gwarantuje to bezpieczeństwo użytkowania oraz kompatybilność z instalacjami wykonanymi w standardzie DIN.

Zastosowanie

Odgałęźnik instalacyjny LZ znajduje zastosowanie wszędzie tam, gdzie konieczne jest bezpieczne rozwidlenie lub zebranie przewodów ochronnych PE w rozdzielnicy. Sprawdza się zarówno w nowych instalacjach, jak i przy modernizacji istniejących układów.

• Rozdział przewodu PE w rozdzielnicach głównych i podrozdzielnicach.
• Łączenie kilku przewodów ochronnych w jeden punkt przyłączany do szyny uziemiającej.
• Wykonywanie połączeń wyrównawczych w instalacjach przemysłowych i mieszkalnych.
• Montaż w szafach sterowniczych i rozdzielczych jako element systemu połączeń ochronnych.

Wskazówki Montażowe

Montaż odgałęźnika LZ 46.163 może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w rozdzielnicy i upewnij się, że obwód nie jest pod napięciem. Element mocuje się poprzez zatrzaśnięcie na szynie TS 35 (TH35). Przewody należy podłączać zgodnie z oznaczeniami na obudowie, a moment dokręcania śrub dostosować do wartości podanych w dokumentacji producenta. Przekrój przewodu powinien być dobrany do prądu obciążenia oraz wymogów normy dla danego typu instalacji.

FAQ

• Jaki przekrój przewodu można podłączyć do odgałęźnika LZ 46.163? Dla przewodu w postaci drutu (linka sztywna) dopuszczalny przekrój wynosi 2,5–16 mm², a dla linki (przewód wielożyłowy) 2,5–10 mm². Każdy z trzech zacisków obsługuje ten sam zakres.
• Czy odgałęźnik LZ 46.163 nadaje się wyłącznie do przewodów PE? Żółto-zielona obudowa jednoznacznie wskazuje przeznaczenie do przewodów ochronnych PE, co ułatwia identyfikację w rozdzielnicy i zwiększa bezpieczeństwo instalacji.
• Na jaką szynę montuje się odgałęźnik? Montaż odbywa się na szynę TS 35 (TH35) zgodną z normą DIN. Zatrzask umożliwia szybkie osadzenie i demontaż bez użycia narzędzi.
