Odgałęźnik instalacyjny LZ - 1*16/16/16, szary | 46.162 Elektro-Plast Opatówek

Opis i Kluczowe Cechy

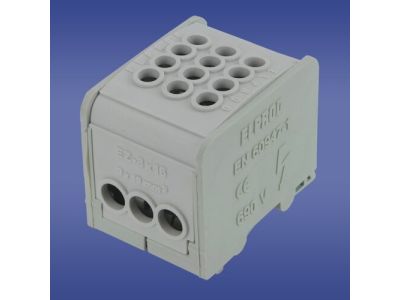

Odgałęźnik instalacyjny LZ 1×16/16/16 w kolorze szarym (symbol 46.162) umożliwia bezpieczne i trwałe łączenie przewodów w rozdzielnicach oraz puszkach. Wyposażony w trzy zaciski o przekroju 16 mm² każdy, zapewnia elastyczność w doborze przewodów – obsługuje zarówno druty (2,5–16 mm²), jak i linki (2,5–10 mm²). Montowany na szynie TS 35, co ułatwia instalację w standardowych systemach modułowych.

• Zaciski 3×16 mm²: trzy niezależne przyłącza pozwalają na rozgałęzianie obwodów bez stosowania dodatkowych łączników, oszczędzając miejsce i czas montażu.
• Duży zakres przekrojów: obsługa przewodów drutowych od 2,5 do 16 mm² oraz linkowych od 2,5 do 10 mm² – uniwersalne zastosowanie w instalacjach niskiego napięcia.
• Montaż na szynę TS 35: szybkie i pewne mocowanie w rozdzielnicach oraz obudowach zgodnych z profilem TH35.
• Kompaktowa budowa: niewielkie wymiary ułatwiają zabudowę w ciasnych przestrzeniach bez utraty funkcjonalności.
• Szara obudowa: estetyczny wygląd pasujący do typowej aparatury modułowej i ułatwiający oznaczenia.

Zgodność z Normami

Odgałęźnik został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz posiada certyfikat CE. Jego konstrukcja i parametry gwarantują bezpieczeństwo użytkowania w instalacjach elektrycznych niskiego napięcia.

Zastosowanie

Odgałęźnik instalacyjny znajduje zastosowanie wszędzie tam, gdzie konieczne jest bezpieczne łączenie lub rozgałęzianie przewodów w rozdzielnicach i puszkach rozgałęźnych.

• Rozgałęzianie obwodów w rozdzielnicach głównych i podrozdzielnicach.
• Łączenie przewodów zasilających w instalacjach trójfazowych i jednofazowych.
• Tworzenie punktów odgałęźnych w szafach sterowniczych i automatyce budynkowej.
• Zastosowanie w systemach oświetlenia, gniazd wtykowych oraz obwodach sterowania.

Wskazówki Montażowe

Montaż powinien być przeprowadzony wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Odgałęźnik mocuje się na szynie TH35 (TS 35) poprzez zatrzaśnięcie zatrzasków. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w instalacji. Przewody należy wkładać do zacisków aż do oporu, a następnie dokręcać śruby momentem zgodnym z dokumentacją producenta. Przekrój przewodu musi być dobrany do obciążenia prądowego (zgodnie z projektem instalacji).

FAQ

• Jaki maksymalny przekrój przewodu linki mogę zastosować? Maksymalny przekrój przewodu linki wynosi 10 mm², natomiast drutu – 16 mm².
• Czy odgałęźnik można montować na zwykłej szynie DIN? Tak, odgałęźnik przeznaczony jest do montażu na szynie TS 35 (profil TH35), która jest standardową szyną DIN w rozdzielnicach.
• Ile zacisków ma odgałęźnik? Posiada trzy niezależne zaciski – każdy o max. przekroju 16 mm². Umożliwia to wykonanie rozgałęzienia bez dodatkowych łączników.
