Odgałęźnik instalacyjny 5-torowy 35?/4x16? , mocowanie do podłoża | 84025002 Simet

Opis i Kluczowe Cechy

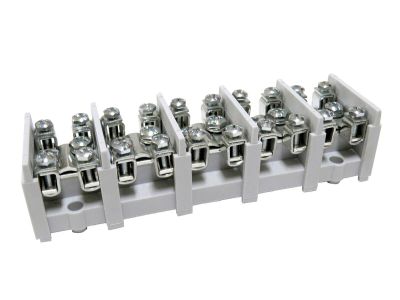

Odgałęźnik instalacyjny 5-torowy (symbol 84025002) przeznaczony do mocowania do podłoża. Umożliwia bezpieczne rozgałęzienie obwodu głównego o przekroju do 35 mm² na cztery odgałęzienia o przekroju do 16 mm² każde. Rozwiązanie stosowane w instalacjach trójfazowych z przewodem neutralnym i ochronnym, zapewniające pewne połączenia elektryczne bez obróbki kabli.

• 5-torowy (5-biegunowy): umożliwia podłączenie 5 przewodów (np. L1, L2, L3, N, PE) – idealne do rozgałęziania obwodów trójfazowych z zachowaniem ciągłości przewodu ochronnego.
• Przekrój przewodu głównego do 35 mm²: obsługuje przewody o dużym przekroju, co pozwala na stosowanie w obwodach o znacznym obciążeniu bez ryzyka przegrzania złączy.
• 4 odgałęzienia o przekroju do 16 mm² każde: elastyczność w rozdzielaniu obwodu na cztery mniejsze, dostosowane do typowych odbiorników.
• Mocowanie do podłoża: stabilne osadzenie na ścianie lub w puszce, bez konieczności stosowania szyny DIN.
• Bezobsługowe połączenia: konstrukcja odgałęźnika zapewnia pewny i trwały kontakt elektryczny, minimalizując ryzyko poluzowania połączeń.

Zgodność z Normami

Odgałęźnik instalacyjny spełnia wymagania obowiązujących norm bezpieczeństwa dla sprzętu elektroinstalacyjnego. Posiada oznaczenie CE, potwierdzające zgodność z dyrektywami Unii Europejskiej. Montaż powinien być wykonany przez wykwalifikowany personel zgodnie z obowiązującymi przepisami.

Zastosowanie

Odgałęźnik 5-torowy znajduje zastosowanie w instalacjach elektrycznych budynków mieszkalnych, biurowych i przemysłowych, gdzie wymagane jest rozgałęzienie obwodu głównego na kilka odbiorów.

• Rozgałęzianie obwodów trójfazowych (L1, L2, L3, N, PE) w rozdzielnicach lub puszkach.
• Dystrybucja zasilania do kilku odbiorników z jednego obwodu, np. grupy gniazd czy urządzeń.
• Wykorzystanie w instalacjach oświetleniowych i siłowych, gdzie wymagane jest bezpieczne łączenie przewodów o różnych przekrojach.
• Stosowanie w systemach automatyki budynkowej do podłączania sterowników i siłowników.

Wskazówki Montażowe

Montaż odgałęźnika może być wykonany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całym obwodzie. Mocuj odgałęźnik do stabilnego podłoża (ściana, puszka) za pomocą dostarczonych śrub lub kołków. Przewody wkładaj do oznaczonych otworów, zachowując odpowiednią kolejność faz (L1, L2, L3, N, PE). Dokręć śruby momentem zalecanym przez producenta (zgodnie z dokumentacją) – zbyt mocne dociśnięcie może uszkodzić przewód, zbyt słabe spowodować wzrost rezystancji. Przekrój przewodów dobierz do prądu obciążenia. Po zmontowaniu sprawdź ciągłość połączeń.

FAQ

• Jakie maksymalne przekroje przewodów można podłączyć? Przewód główny do 35 mm², a każdy z czterech odgałęźników do 16 mm².
• Czy odgałęźnik nadaje się do montażu na szynie DIN? Nie, przeznaczony jest do mocowania do podłoża (ściana, puszka).
• Czy mogę podłączyć mniej niż 4 odgałęzienia? Tak, odgałęźnik umożliwia podłączenie od 1 do 4 odgałęzień – nieużywane otwory pozostają wolne, ale należy zapewnić ochronę przed dostępem do części pod napięciem.
