Odgałęźnik instalacyjny 5-torowy 2x25²/4x10², na TS 35 | 84050004 Simet

Opis i Kluczowe Cechy

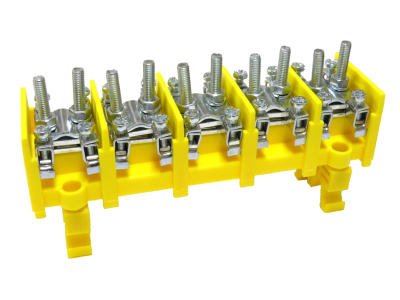

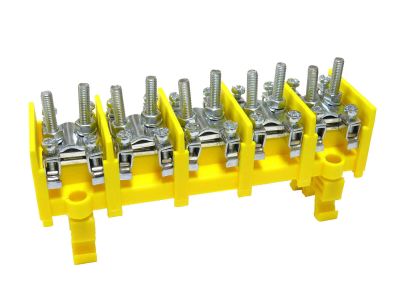

Odgaźnik instalacyjny 5‑torowy (symbol 84050004) przeznaczony do montażu na szynie TH35 (TS35) służy do bezpiecznego łączenia i rozgałęziania przewodów w rozdzielnicach elektrycznych. Wyposażony w 2 zaciski dla przewodów o przekroju do 25 mm² oraz 4 zaciski dla przewodów do 10 mm², umożliwia elastyczne konfiguracje połączeń przy zachowaniu kompaktowej obudowy modułowej.

• 5 torów (biegunów): Zapewnia możliwość rozdzielenia pięciu niezależnych obwodów lub prowadzenia wspólnej fazy z odgałęzieniami.
• Zaciski 2× do 25 mm² i 4× do 10 mm²: Umożliwiają podłączenie przewodów o różnym przekroju – od zasilania głównego po odbiory o mniejszym obciążeniu.
• Montaż na szynie TH35 (TS35): Szybki i stabilny montaż w standardowych rozdzielnicach modułowych bez użycia narzędzi.
• Kompaktowa konstrukcja: Oszczędza miejsce w szafie rozdzielczej, ułatwiając prowadzenie okablowania i zachowanie porządku.
• Materiał izolacyjny o wysokiej wytrzymałości: Zapewnia bezpieczeństwo użytkowania i odporność na warunki pracy w typowej rozdzielnicy.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich i posiada certyfikat CE. Zaprojektowany zgodnie z zasadami bezpieczeństwa elektrycznego, zalecany do stosowania w instalacjach niskiego napięcia.

Zastosowanie

Odgaźnik 5‑torowy sprawdza się wszędzie tam, gdzie konieczne jest bezpieczne rozgałęzienie przewodów w rozdzielnicach głównych i podrozdzielnicach. Doskonale nadaje się do:

• Łączenia przewodów zasilających z odbiorami w rozdzielnicach mieszkaniowych i przemysłowych.
• Tworzenia punktów rozgałęźnych dla obwodów oświetleniowych, gniazd wtykowych i odbiorników stałych.
• W układach sterowania styczników i przekaźników – jako element łączeniowy szyn zbiorczych.
• Automatyki budynkowej i instalacji inteligentnych, gdzie wymagana jest elastyczna dystrybucja napięcia.

Wskazówki Montażowe

Montaż i podłączenie odgaźnika może być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP, po uprzednim odłączeniu napięcia w instalacji. Urządzenie montuje się na szynie TH35 (TS35) w rozdzielnicy. Przed podłączeniem należy sprawdzić, czy przekrój przewodów jest odpowiedni dla planowanego obciążenia. Zaciski dokręcać momentem zgodnym z dokumentacją producenta (jeśli nie podano – standardowo 2–3 Nm). Zaleca się stosowanie końcówek tulejkowych dla przewodów wielodrutowych.

FAQ

• Ile przewodów można podłączyć do odgaźnika? Odgaźnik posiada łącznie 6 zacisków: 2 większe (do 25 mm²) i 4 mniejsze (do 10 mm²). Każdy zacisk przeznaczony jest dla jednego przewodu.
• Jaki jest maksymalny prąd obciążenia? Producent nie podaje wartości prądu znamionowego. Należy dobrać zabezpieczenia zgodnie z obciążalnością prądową podłączonych przewodów i wymaganiami normy PN‑HD 60364.
• Czy odgaźnik nadaje się do montażu w rozdzielnicach zewnętrznych? Typowa aparatura modułowa ma stopień ochrony IP20 – urządzenie przeznaczone jest do montażu w suchych, zamkniętych rozdzielnicach wewnątrz budynków.
