Odgałęźnik instalacyjny 5-segment. LZ5x35/16 wyk.22 | 84028002 Simet

Opis i Kluczowe Cechy

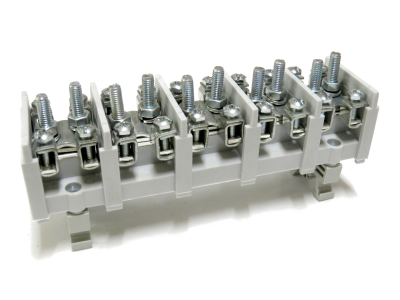

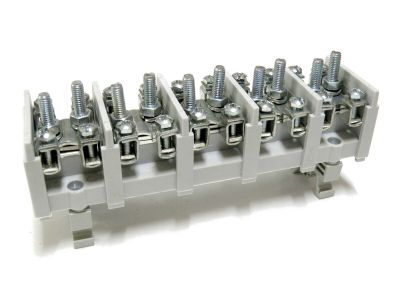

Odgałęźnik instalacyjny LZ5x35/16 (nr katalogowy 84028002) to pięciosegmentowe urządzenie przeznaczone do rozdziału obwodów w rozdzielnicach. Dzięki szerokiemu zakresowi zacisku – do 35 mm² przy dwóch przewodach lub do 16 mm² przy czterech przewodach na segment – zapewnia elastyczne łączenie przewodów o różnych przekrojach. Montowany na szynie TH35 (TS35), co ułatwia szybką i pewną instalację.

• 5 niezależnych segmentów: umożliwia rozdział pięciu oddzielnych obwodów w jednym urządzeniu, co oszczędza miejsce w rozdzielnicy i porządkuje okablowanie.
• Zaciski: 5×2×35 mm² lub 5×4×16 mm²: każdy segment może przyjąć dwa przewody o przekroju do 35 mm² lub cztery przewody o przekroju do 16 mm², co daje dużą swobodę przy łączeniu różnych odbiorników.
• Montaż na szynie TH35 (TS35): szybkie zatrzaśnięcie na standardowej szynie DIN bez użycia narzędzi, co przyspiesza prace montażowe.
• Kompaktowa budowa: dzięki pięciu segmentom w jednej obudowie ograniczasz liczbę pojedynczych odgałęźników, redukując ilość przewodów i ryzyko pomyłek.
• Wykonanie przystosowane do obciążeń instalacyjnych: solidne zaciski śrubowe zapewniają pewne połączenie i niską rezystancję przejścia w warunkach eksploatacyjnych.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z obowiązującymi normami europejskimi oraz standardem DIN. Posiada certyfikat CE, potwierdzający zgodność z zasadniczymi wymaganiami dotyczącymi bezpieczeństwa i funkcjonalności w instalacjach niskiego napięcia.

Zastosowanie

Odgałęźnik instalacyjny LZ5x35/16 znajduje zastosowanie wszędzie tam, gdzie wymagane jest bezpieczne rozgałęzianie obwodów elektrycznych w rozdzielnicach i szafach sterowniczych.

• Rozdział obwodów oświetleniowych, gniazd wtyczkowych oraz odbiorników przemysłowych.
• Łączenie przewodów zasilających (np. WLZ) z kilkoma obwodami odbiorczymi w instalacjach domowych i biurowych.
• Tworzenie punktów połączeniowych w rozdzielnicach sterowniczych dla styczników, przekaźników i sterowników PLC.
• Prace modernizacyjne i rozbudowa istniejących instalacji – możliwość dołączenia nowych obwodów bez konieczności wymiany głównej szyny.

Wskazówki Montażowe

Montaż odgałęźnika powinien być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV) po bezwzględnym odłączeniu napięcia. Urządzenie należy zamocować na szynie TH35 (TS35) poprzez zatrzaśnięcie. Przed podłączeniem przewodów upewnij się, że zaciski są całkowicie poluzowane. Dobierz przekrój przewodu zgodnie z projektowanym obciążeniem prądowym i obowiązującymi normami. Dokręć śruby momentem zgodnym z dokumentacją producenta (zazwyczaj 2-3 Nm dla zacisków w tego typu odgałęźnikach). Po zakończeniu prac sprawdź poprawność połączeń oraz dokręć wszystkie zaciski.

FAQ

• Ile przewodów można podłączyć do jednego segmentu? Każdy z pięciu segmentów pozwala na podłączenie dwóch przewodów o maksymalnym przekroju 35 mm² lub czterech przewodów o maksymalnym przekroju 16 mm².
• Czy odgałęźnik nadaje się do montażu na szynie innej niż TH35? Został zaprojektowany wyłącznie do montażu na szynie TH35 (TS35) zgodnej z DIN EN 60715. Montaż na innych typach szyn może skutkować nieprawidłowym osadzeniem.
• Jaki jest stopień ochrony (IP) odgałęźnika? Producent nie podaje stopnia ochrony – typowo urządzenia przeznaczone do montażu wewnątrz rozdzielnic posiadają IP20. Aby zachować właściwy stopień ochrony całego zestawu, należy instalować go w obudowie o odpowiedniej klasie szczelności.
