Odgałęźnik instalacyjny 5-segment. LZ5x25/10 wyk.22P | 84095004 Simet

Opis i Kluczowe Cechy

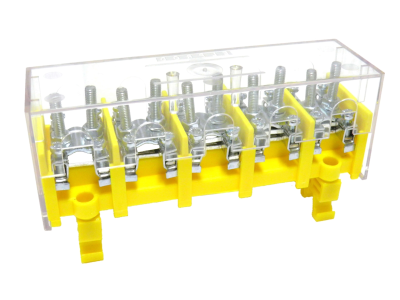

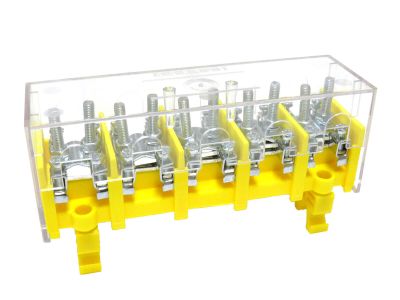

Odgałęźnik instalacyjny 5-segmentowy LZ5x25/10 wyk.22P (symbol 84095004) to uniwersalny element rozdzielnic i szaf sterowniczych przeznaczony do bezpiecznego rozgałęziania przewodów. Dzięki pięciu niezależnym segmentom zaciskowym umożliwia rozdział zasilania na kilka obwodów przy jednoczesnym zachowaniu porządku i czytelności instalacji. Montowany na szynie TH35, wyposażony w pokrywę ochronną.

• 5 segmentów zaciskowych: pozwala na rozgałęzienie obwodu do pięciu niezależnych odbiorów bez konieczności stosowania dodatkowych listew łączeniowych.
• Zaciski 5x2x25 mm²: umożliwiają podłączenie do dwóch przewodów o przekroju do 25 mm² każdy w segmencie – odpowiednie do przewodów o dużej obciążalności prądowej.
• Zaciski 5x4x10 mm²: dają możliwość podłączenia do czterech przewodów o przekroju do 10 mm² na segment – elastyczność przy rozdrabnianiu obwodów na mniejsze odbiory.
• Montaż na szynę TH35 (TS 35): szybkie i stabilne osadzenie w rozdzielnicy zgodne z powszechnym standardem DIN, bez narzędzi.
• Pokrywa ochronna w komplecie: zabezpiecza przed przypadkowym dotknięciem elementów pod napięciem po stronie zacisków, podnosząc poziom bezpieczeństwa eksploatacji.

Zgodność z Normami

Odgałęźnik instalacyjny LZ5x25/10 wyk.22P został zaprojektowany i wyprodukowany zgodnie z obowiązującymi normami europejskimi oraz standardem DIN. Posiada oznaczenie CE, potwierdzające spełnienie wymogów dyrektyw Unii Europejskiej w zakresie bezpieczeństwa i kompatybilności. Przeznaczony do stosowania w instalacjach niskiego napięcia.

Zastosowanie

Odgałęźnik instalacyjny 5-segmentowy sprawdzi się wszędzie tam, gdzie konieczne jest bezpieczne rozdzielenie przewodu zasilającego na kilka obwodów odbiorczych. Dzięki kompaktowej obudowie i montażowi na szynę TH35 znajduje zastosowanie zarówno w rozdzielnicach budynkowych, jak i w przemysłowych szafach sterowniczych.

• Rozdział zasilania w rozdzielnicach mieszkaniowych i biurowych – jedna linia zasilająca obsługuje kilka obwodów odbiorczych.
• Połączenie szyn zbiorczych z aparaturą modułową w szafach sterowniczych i rozdzielniach przemysłowych.
• Tworzenie punktów odgałęźnych dla przewodów o dużych przekrojach (do 25 mm²) bez potrzeby lutowania lub zaciskania.
• Systematyczne porządkowanie instalacji w puszkach rozgałęźnych i na szynach DIN – ułatwia identyfikację obwodów i przyszłą rozbudowę.

Wskazówki Montażowe

Montaż odgałęźnika może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest pozbawiony potencjału. Odgałęźnik zatrzaskuje się bezpośrednio na szynie TH35 (TS 35). Przekrój przewodów dobierz zgodnie z obciążalnością prądową chronionego obwodu. Dokręcaj śruby zacisków z momentem zgodnym z dokumentacją producenta – zbyt słabe dokręcenie grozi przegrzaniem, zbyt mocne – uszkodzeniem zacisku. Po zakończeniu montażu załóż pokrywę ochronną.

FAQ

• Czy pokrywa ochronna jest zdejmowana? Tak, pokrywę można zdjąć w celu podłączenia przewodów, a następnie zamontować z powrotem po zakończeniu prac. Zapewnia to ochronę przed przypadkowym dotknięciem zacisków.
• Na jaką szynę można zamontować odgałęźnik? Odgałęźnik jest przystosowany do montażu na szynę TH35 (TS 35) zgodną z normą DIN – standardowe wyposażenie rozdzielnic i szaf sterowniczych.
• Jaki maksymalny przekrój przewodu można podłączyć w segmencie? Każdy z pięciu segmentów przyjmuje do dwóch przewodów o przekroju do 25 mm² lub do czterech przewodów o przekroju do 10 mm², w zależności od konfiguracji.
