Odgałęźnik instalacyjny 1-torowy 70/4x16mm2 , moc. na TS 35 i do podłoża, z pokrywą LZ1x70/16Pn nieb | 84047003 Simet

Opis i Kluczowe Cechy

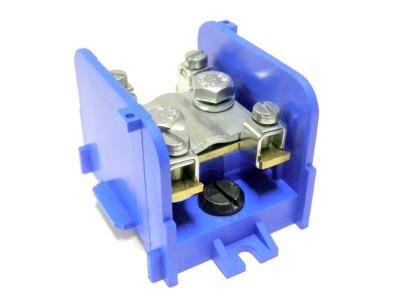

Odgałęźnik instalacyjny 1-torowy o oznaczeniu 84047003 (LZ1x70/16Pn) umożliwia bezpieczne i trwałe rozgałęzianie przewodów w instalacjach elektrycznych. Przeznaczony jest do mocowania na szynie TH35 (TS35) oraz bezpośrednio do podłoża, co zapewnia elastyczność montażu. Wyposażony w niebieską pokrywę LZ1x70/16Pn, pozwala na przyłączanie przewodów o przekroju do 70 mm² (zacisk główny) oraz do 4×16 mm² (zaciski odgałęźne), co czyni go uniwersalnym rozwiązaniem dla obwodów o znacznym obciążeniu prądowym.

• Przekrój przyłączeniowy 1×70 mm²: umożliwia bezpieczne podłączenie przewodu głównego o dużym przekroju, minimalizując spadki napięcia i ryzyko przegrzania.
• 4×16 mm² zaciski odgałęźne: pozwalają na wyprowadzenie czterech obwodów o mniejszym przekroju, co ułatwia rozdzielanie energii w rozdzielnicy.
• Montaż na szynie TH35 i do podłoża: gwarantuje uniwersalność instalacji – produkt można umieścić zarówno w typowej szynie modułowej, jak i bezpośrednio na ścianie lub płycie montażowej.
• Niebieska pokrywa LZ1x70/16Pn: zapewnia ochronę przed przypadkowym dotknięciem elementów pod napięciem oraz ułatwia identyfikację odgałęźnika w rozdzielnicy.
• Kompaktowa konstrukcja 1-torowa: oszczędza miejsce w rozdzielnicy, a jednocześnie zachowuje pełną funkcjonalność rozgałęziania.

Zgodność z Normami

Odgałęźnik instalacyjny został zaprojektowany zgodnie z obowiązującymi europejskimi normami bezpieczeństwa oraz posiada certyfikat CE. Produkt spełnia wymagania stawiane akcesoriom instalacyjnym w systemach niskiego napięcia, jednak producent nie podał konkretnych numerów norm w danych technicznych. Zalecamy stosowanie odgałęźnika w instalacjach zgodnych z wytycznymi DIN VDE oraz przepisami krajowymi.

Zastosowanie

Odgałęźnik 1-torowy 70/4×16 mm² sprawdzi się w każdej profesjonalnej instalacji elektrycznej, gdzie wymagane jest bezpieczne i estetyczne rozgałęzienie przewodów o różnych przekrojach. Dzięki możliwości montażu na szynie i podłoża znajduje zastosowanie zarówno w rozdzielnicach modułowych, jak i w puszkach rozgałęźnych.

• Rozgałęzianie przewodu głównego (do 70 mm²) na kilka obwodów odbiorczych w rozdzielnicach głównych i podrozdzielnicach.
• Wyprowadzenie zasilania do kilku odbiorników lub podzespołów w szafach sterowniczych i rozdzielczych.
• Tworzenie punktów przyłączeniowych dla obwodów oświetleniowych, gniazd wtyczkowych lub siłowych w instalacjach przemysłowych i mieszkaniowych.
• Bezpośrednie mocowanie na ścianie lub konstrukcji wsporczej w przypadku braku szyny DIN – idealne w modernizacjach i tymczasowych instalacjach.

Wskazówki Montażowe

Montaż odgałęźnika powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w całej instalacji. Produkt mocuje się na szynie TH35 (TS35) przez zatrzaśnięcie lub do podłoża za pomocą otworów montażowych (w zależności od wersji). Przed podłączeniem przewodów upewnij się, że ich przekrój jest dobrany do prądu obciążenia zgodnie z obowiązującymi normami. Zaciski dokręcaj momentem zgodnym z dokumentacją producenta (jeśli nie podano – stosuj standardowy moment dla danego typu zacisku). Po zamontowaniu załóż i zatrzaśnij niebieską pokrywę ochronną.

FAQ

• Jaki maksymalny przekrój przewodu mogę podłączyć do odgałęźnika? Zacisk główny przyjmuje przewód o przekroju do 70 mm², a cztery zaciski odgałęźne – każdy do 16 mm². Nie należy przekraczać tych wartości.
• Czy odgałęźnik można montować bez szyny DIN? Tak – produkt umożliwia mocowanie zarówno na szynie TH35, jak i bezpośrednio do podłoża (np. do płyty montażowej) za pomocą odpowiednich otworów. W danych nie podano szczegółów dotyczących otworów, dlatego przed montażem sprawdź fizycznie możliwość przykręcenia.
• Czy pokrywa LZ1x70/16Pn jest w zestawie? Tak, niebieska pokrywa o oznaczeniu LZ1x70/16Pn jest integralną częścią produktu i zapewnia ochronę przed dotykiem części pod napięciem.
