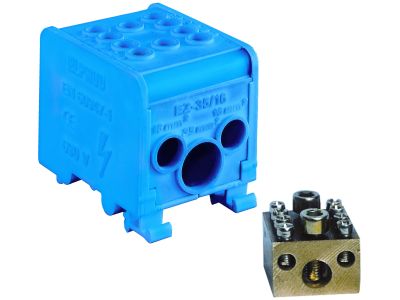

Odgałęźnik instalacyjny 1-torowy 35²+2x16²/35²+2x16² , na szynę TS 35 | 84168003 Simet

Opis i Kluczowe Cechy

Odgałęźnik instalacyjny 1-torowy o symbolu 84168003 przeznaczony jest do bezpiecznego rozgałęziania przewodów w rozdzielnicach na szynę TS35. Umożliwia podłączenie przewodu głównego o przekroju do 35 mm² oraz dwóch odgałęzień o przekroju do 16 mm² każde, co pozwala elastycznie rozprowadzać obwody bez utraty jakości połączenia.

• Przekrój przewodu głównego: do 35 mm² – zapewnia pewne połączenie w obwodach o większym obciążeniu, minimalizując spadki napięcia.
• Dwa odgałęzienia: do 2 x 16 mm² – umożliwia zasilenie dwóch niezależnych obwodów z jednego źródła, porządkując instalację w rozdzielnicy.
• Montaż na szynę TS35 (DIN) – szybkie i stabilne osadzenie bez użycia narzędzi, oszczędność czasu przy instalacji.
• Konstrukcja 1-torowa – dedykowana do przewodów fazowych, neutralnych lub ochronnych w instalacjach niskiego napięcia (zgodnie z przeznaczeniem odgałęźnika).
• Kompaktowa szerokość modułu (standard 1 moduł) – oszczędza miejsce w rozdzielnicy, ułatwiając dalszą rozbudowę aparatury.

Zgodność z Normami

Produkt zaprojektowany zgodnie z europejskimi standardami dla aparatury modułowej oraz wymogami oznakowania CE. Montaż i użytkowanie zgodne z przepisami branżowymi oraz zasadami bezpieczeństwa elektrycznego.

Zastosowanie

Odgałęźnik instalacyjny 1-torowy znajduje zastosowanie wszędzie tam, gdzie konieczne jest rozgałęzienie obwodu w rozdzielnicy lub puszce, zwłaszcza przy większych przekrojach przewodów.

• Rozgałęzienie przewodu zasilającego na dwa obwody w rozdzielnicach domowych i przemysłowych.
• Tworzenie punktów odbiorczych dla odbiorników o średniej mocy (np. gniazd, oświetlenia) bez konieczności stosowania dodatkowych listew zaciskowych.
• Modernizacja i rozbudowa istniejących instalacji – proste dodanie nowego obwodu z istniejącego źródła.
• W tablicach sterowniczych i automatyce do bezpiecznego łączenia przewodów sygnałowych i zasilających.

Wskazówki Montażowe

Montaż odgałęźnika może być przeprowadzony wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie zasilania i upewnij się, że obwód jest wyłączony (stan beznapięciowy). Zamocuj odgałęźnik na szynie TH35 (TS35) poprzez zatrzaśnięcie. Podłącz przewody zgodnie z oznaczeniami zacisków, dokręcając śruby z momentem zalecanym w dokumentacji producenta. Przekrój przewodów dobierz do prądu obciążenia oraz zabezpieczeń nadprądowych. Po zakończeniu montażu sprawdź poprawność połączeń oraz szczelność zacisków.

FAQ

• Czy odgałęźnik posiada podświetlenie? Nie, odgałęźnik instalacyjny 84168003 nie ma funkcji podświetlenia – jest pasywnym elementem łączeniowym, przeznaczonym wyłącznie do rozgałęziania przewodów.
• Jaki stopień ochrony zapewnia? Typowy stopień ochrony dla aparatury modułowej montowanej wewnątrz rozdzielnic to IP20. Odgałęźnik należy umieścić w obudowie o odpowiedniej klasie ochronności dla danego środowiska.
• Czy można podłączyć przewód o przekroju 10 mm² do gniazda 16 mm²? Tak, zaciski przystosowane są do przewodów o przekroju do 16 mm², więc przewód 10 mm² będzie prawidłowo zamocowany. Zawsze należy dostosować przekrój do obciążalności zabezpieczeń obwodu.
