Odgałęźnik instalacyjny 1-torowy 2x35²/4x16² , na TS 35 | 84116002 Simet

Opis i Kluczowe Cechy

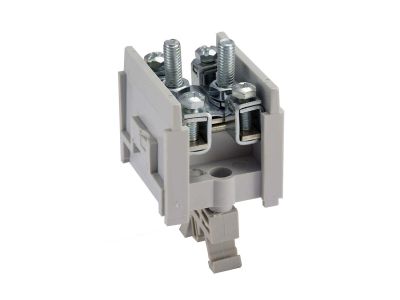

Odgałęźnik instalacyjny 1-torowy, symbol 84116002, przeznaczony do montażu na szynie DIN TH35. Umożliwia rozgałęzianie przewodów o maksymalnym przekroju do 35 mm² (dla dwóch zacisków) oraz do 16 mm² (dla czterech zacisków), co pozwala na bezpieczne i pewne łączenie grubych kabli w instalacjach elektrycznych bez ryzyka przegrzania połączeń. Konstrukcja 1-torowa zapewnia prostą i przejrzystą instalację jednego obwodu.

• Maksymalny przekrój przewodów 2x35 mm² i 4x16 mm²: gwarantuje elastyczność w doborze przewodów – możliwość podłączenia zarówno grubych kabli zasilających, jak i cieńszych odgałęzień.
• Montaż na szynie DIN TH35 (TS35): szybki i stabilny montaż w standardowej rozdzielnicy, bez konieczności stosowania dodatkowych uchwytów.
• Konstrukcja 1-torowa: upraszcza prowadzenie jednego obwodu i minimalizuje ryzyko pomyłek podczas instalacji.
• Solidne zaciski śrubowe: zapewniają trwałe i niskorezystancyjne połączenie, odporne na drgania i zmiany temperatury.
• Kompaktowa obudowa: oszczędza miejsce w rozdzielnicy, ułatwiając uporządkowanie instalacji.

Zgodność z Normami

Produkt spełnia wymagania norm europejskich oraz posiada certyfikat CE. Zaprojektowany zgodnie z obowiązującymi standardami bezpieczeństwa dla aparatury instalacyjnej, co gwarantuje niezawodność w użytkowaniu.

Zastosowanie

Odgałęźnik instalacyjny 1-torowy znajduje zastosowanie wszędzie tam, gdzie konieczne jest bezpieczne rozgałęzianie przewodów w rozdzielnicach elektrycznych. Sprawdza się zarówno w instalacjach domowych, jak i przemysłowych.

• Rozgałęzianie obwodów zasilających w rozdzielnicach głównych i podrozdzielnicach.
• Podłączanie kilku odbiorników (gniazd, oświetlenia) do jednej linii zasilającej.
• Łączenie przewodów o różnych przekrojach (np. wejście 35 mm², wyjścia 16 mm²).
• Tworzenie punktów odgałęźnych w instalacjach tymczasowych i stałych.

Wskazówki Montażowe

Montaż urządzenia może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w instalacji. Odgałęźnik przeznaczony jest do montażu na szynie DIN TH35 (TS35) w rozdzielnicy elektrycznej. Przekrój podłączanych przewodów należy dobrać zgodnie z obciążalnością prądową i wymaganiami instalacji. Zaciski dokręcać momentem zgodnym z dokumentacją producenta. Przed pierwszym załączeniem sprawdzić poprawność połączeń i dokręcenie wszystkich śrub.

FAQ

• Jaki maksymalny przekrój przewodów mogę podłączyć do odgałęźnika? Do dwóch zacisków można podłączyć przewody o przekroju do 35 mm², a do czterech zacisków – przewody o przekroju do 16 mm².
• Czy odgałęźnik nadaje się do montażu w standardowej rozdzielnicy? Tak, jest przeznaczony do montażu na szynie DIN TH35 (TS35), co umożliwia łatwy montaż w typowych rozdzielnicach modułowych.
• Czy produkt jest zgodny z obowiązującymi normami? Tak, odgałęźnik spełnia wymogi norm europejskich i posiada certyfikat CE, co potwierdza jego bezpieczeństwo i niezawodność.
