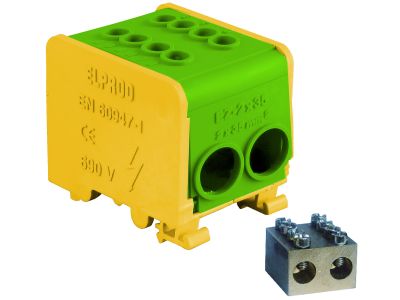

Odgałęźnik instalacyjny 1-torowy 2x35²/2x35² , na TS 35 | 84169009 Simet

Opis i Kluczowe Cechy

Odgałęźnik instalacyjny 1-torowy o symbolu 84169009 został zaprojektowany do montażu na szynie TH35 (TS 35). Umożliwia bezpieczne i uporządkowane rozgałęzianie przewodów w rozdzielnicach oraz szafach sterowniczych. Dzięki kompaktowej budowie i dedykowanemu mocowaniu na szynie DIN ułatwia tworzenie czytelnych rozgałęzień w instalacjach elektrycznych.

• Montaż na szynie TH35: Szybkie i pewne osadzenie na standardowej szynie DIN 35 mm bez konieczności stosowania dodatkowych akcesoriów.
• Konstrukcja 1-torowa: Umożliwia rozgałęzienie pojedynczego toru przewodowego, co ułatwia organizację okablowania w ograniczonej przestrzeni rozdzielnicy.
• Przyłącza 2x352/2x352: Dwa niezależne obwody umożliwiające elastyczne rozdzielenie linii zasilających (szczegóły techniczne dotyczące przekroju i średnicy przewodów – patrz dokumentacja producenta).
• Uniwersalność zastosowania: Przeznaczony do pracy w rozdzielnicach mieszkaniowych, komercyjnych i przemysłowych w obwodach o napięciu do 400 V AC (w zależności od konfiguracji – wartości należy sprawdzić w karcie katalogowej).

Zgodność z Normami

Odgałęźnik instalacyjny został wyprodukowany zgodnie z obowiązującymi normami europejskimi i posiada oznakowanie CE. Jego konstrukcja spełnia wymagania standardów DIN w zakresie montażu na szynie TH35 oraz bezpieczeństwa użytkowania w instalacjach niskiego napięcia.

Zastosowanie

Odgałęźnik 1-torowy znajduje zastosowanie wszędzie tam, gdzie konieczne jest bezpieczne i czytelne rozdzielenie przewodów w rozdzielnicach oraz szafach sterowniczych.

• Rozgałęzianie linii zasilających w rozdzielnicach mieszkaniowych i biurowych.
• Tworzenie punktów odgałęźnych w szafach sterowniczych maszyn i urządzeń.
• Organizacja okablowania w instalacjach automatyki budynkowej (sterowanie oświetleniem, roletami, HVAC).
• Łączenie przewodów w obwodach sygnalizacyjnych i sterowniczych (np. dla styczników, przekaźników).

Wskazówki Montażowe

Montaż odgałęźnika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia w obwodzie. Urządzenie mocuje się na szynie TH35 (DIN 35 mm) poprzez zatrzaśnięcie. Przed podłączeniem przewodów należy upewnić się, że ich przekrój jest odpowiedni dla danego zastosowania (zgodnie z dokumentacją producenta). Zaleca się stosowanie momentu dokręcania śrub zacisków według instrukcji dołączonej do produktu.

FAQ

• Czy odgałęźnik posiada stopień ochrony IP? Producent nie podaje konkretnej wartości IP w nazwie. W typowych warunkach pracy wewnątrz rozdzielnicy aparatura modułowa charakteryzuje się stopniem ochrony IP20. Dokładne dane należy zweryfikować w karcie katalogowej.
• Jakie przewody można podłączyć do odgałęźnika? Oznaczenie "2x352/2x352" sugeruje możliwość podłączenia przewodów o określonym przekroju lub średnicy. Aby uniknąć błędów, przed montażem sprawdź maksymalny przekrój w dokumentacji technicznej produktu.
• Czy odgałęźnik jest dedykowany do obwodów jednofazowych czy trójfazowych? Jest to odgałęźnik 1-torowy, co oznacza, że przeznaczony jest dla pojedynczej fazy. W obwodach trójfazowych należy zastosować trzy osobne odgałęźniki lub szynę zbiorczą.
