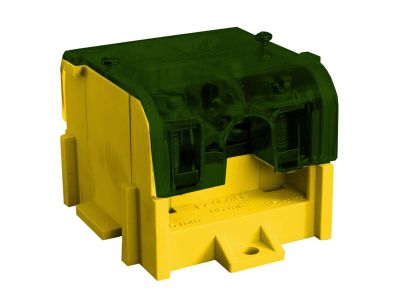

Odgałęźnik instalacyjny 1-segment. z pokrywą LZ1x95/35Pz-g (zacisk: 1x95mm2 - 4x35mm2) żółto-zielon | 84063009 Simet

Opis i Kluczowe Cechy

Odgałęźnik instalacyjny 1-segmentowy z pokrywą, oznaczony symbolem LZ1x95/35Pz-g (nr katalogowy 84063009), został zaprojektowany do niezawodnego łączenia i rozgałęziania przewodów w instalacjach elektrycznych. Wyposażony w zaciski: jeden o przekroju 1×95 mm² oraz cztery o przekroju 4×35 mm², umożliwia bezpieczne podłączenie przewodów o dużych przekrojach. Żółto-zielona obudowa identyfikuje przeznaczenie do obwodów ochronnych PE.

• Zacisk główny 1×95 mm²: umożliwia pewne przyłączenie grubego przewodu ochronnego, minimalizując spadek rezystancji w torze PE.
• Cztery zaciski 4×35 mm²: pozwalają na wygodne rozgałęzienie przewodów o mniejszych przekrojach bez konieczności stosowania dodatkowych listew.
• Kolor żółto-zielony: zapewnia jednoznaczną identyfikację jako elementu systemu ochrony przeciwporażeniowej zgodnie z powszechnymi konwencjami.
• Zintegrowana pokrywa: chroni styki przed przypadkowym dotykiem, zwiększając bezpieczeństwo podczas prac montażowych i eksploatacji.
• Kompaktowa konstrukcja 1-segmentowa: ułatwia montaż w ograniczonych przestrzeniach szaf i rozdzielnic.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących europejskich norm dotyczących łączeniowej aparatury elektroinstalacyjnej i posiada oznakowanie CE. Przeznaczony do stosowania w instalacjach wykonanych zgodnie z aktualnym stanem wiedzy technicznej i przepisami.

Zastosowanie

Odgałęźnik instalacyjny LZ1x95/35Pz-g znajduje zastosowanie wszędzie tam, gdzie wymagane jest bezpieczne rozgałęzienie przewodów ochronnych PE lub wyrównawczych. Idealnie sprawdza się w:

• Głównych szynach wyrównawczych w budynkach mieszkalnych, przemysłowych i użyteczności publicznej.
• Rozdzielnicach głównych i podrozdzielnicach – do łączenia przewodów uziemiających.
• Instalacjach fotowoltaicznych, stacjach ładowania i innych obiektach wymagających solidnego połączenia ochronnego.
• Szynowych systemach dystrybucji energii w halami produkcyjnymi i magazynach.

Wskazówki Montażowe

Montaż odgałęźnika może być wykonywany wyłącznie przez osoby posiadające uprawnienia SEP, po bezwzględnym odłączeniu napięcia. Urządzenie mocuje się na szynie TH35 (DIN) lub bezpośrednio do podłoża – w zależności od konstrukcji. Przekroje przewodów należy dobrać zgodnie z podanymi zakresami: 1×95 mm² oraz 4×35 mm² (zalecane przewody miedziane). Dokręcanie śrub zacisków wykonać z momentem podanym w dokumentacji producenta (brak danych w źródle – zalecamy użycie klucza dynamometrycznego). Po montażu sprawdzić poprawność połączeń i ciągłość ochronną.

FAQ

• Do jakich przewodów przeznaczony jest odgałęźnik? Zaciski akceptują przewody miedziane o przekrojach: jeden główny – 1×95 mm² oraz cztery pomocnicze – 4×35 mm². Kolor żółto-zielony wskazuje na przeznaczenie do obwodów ochronnych PE.
• Czy pokrywa jest zdejmowana? Pokrywa stanowi integralną część obudowy i jest zamocowana na stałe, zapewniając osłonę przed przypadkowym dotykiem oraz pyłem. Nie przewidziano jej demontażu w normalnej eksploatacji.
• Ile zacisków posiada odgałęźnik? Łącznie pięć zacisków: jeden dla przewodu 95 mm² i cztery dla przewodów 35 mm². Umożliwia to wykonanie jednego wejścia i czterech wyjść rozgałęziających.
