Odgałęźnik instalacyjny 1-segment. LZ1x70/16P | 84047002 Simet

Opis i Kluczowe Cechy

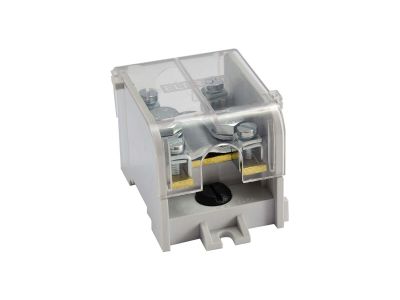

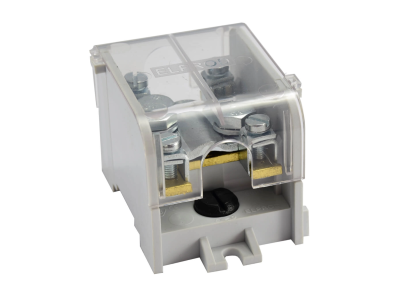

Odgałęźnik instalacyjny 1-segmentowy LZ1x70/16P produkcji renomowanej firmy SIMET to wysokiej klasy komponent elektroinstalacyjny, zaprojektowany z myślą o profesjonalnych systemach rozdziału energii. Urządzenie charakteryzuje się solidną konstrukcją jednosegmentową, która pozwala na bezpieczne i uporządkowane zarządzanie okablowaniem wewnątrz rozdzielnic. Kluczowym elementem odgałęźnika jest system zacisków: jeden zacisk główny o przekroju znamionowym wynoszącym 70 mm² umożliwia stabilne doprowadzenie zasilania o dużym natężeniu, natomiast cztery zaciski odgałęźne o przekroju znamionowym 16 mm² każdy pozwalają na precyzyjne rozdzielenie energii na poszczególne obwody odbiorcze. Produkt dostarczany jest w kolorze szarym i wyposażony w dedykowaną pokrywę ochronną, która znacząco podnosi standard bezpieczeństwa, minimalizując ryzyko przypadkowego kontaktu z elementami przewodzącymi.

Zgodność z Normami

Odgałęźnik LZ1x70/16P został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi w branży elektrotechnicznej. Materiały izolacyjne użyte do produkcji korpusu oraz pokrywy wykazują wysoką odporność na temperaturę oraz prądy pełzające, co jest kluczowe dla zachowania ciągłości zasilania w warunkach przemysłowych. Produkt spełnia wymagania techniczne pozwalające na jego stosowanie w instalacjach niskiego napięcia, gwarantując pełną kompatybilność z osprzętem modułowym montowanym w nowoczesnych szafach sterowniczych.

Zastosowanie

Ten profesjonalny odgałęźnik instalacyjny znajduje szerokie zastosowanie w sektorze B2B, szczególnie w projektach realizowanych przez elektroinstalatorów i prefabrykatorów rozdzielnic. Jest idealnym rozwiązaniem do:

• Głównych rozdzielnic budynkowych, gdzie wymagane jest przejście z kabla zasilającego o dużym przekroju na mniejsze sekcje.
• Przemysłowych szaf sterowniczych i automatyki, zapewniając przejrzystość i łatwość serwisowania instalacji.
• Systemów zasilania awaryjnego i rozdzielni piętrowych w obiektach komercyjnych.
• Modernizacji istniejących instalacji elektrycznych w celu poprawy bezpieczeństwa i organizacji połączeń.

Wskazówki Montażowe

Prawidłowy montaż odgałęźnika LZ1x70/16P jest kluczowy dla zapewnienia niskiej rezystancji połączeń. Zaleca się montaż urządzenia na standardowej szynie montażowej DIN (TH35), co zapewnia stabilność mechaniczną. Podczas instalacji przewodów należy:

• Dokładnie odizolować końcówki przewodów na długości odpowiadającej głębokości zacisku.
• W przypadku stosowania przewodów typu linka, bezwzględnie użyć tulejek zaciskowych, aby zapobiec rozwarstwieniu drucików miedzianych.
• Zastosować odpowiedni moment dokręcania śrub, co zapobiega luzowaniu się styków pod wpływem drgań lub cykli termicznych.
• Po zakończeniu prac montażowych i sprawdzeniu poprawności połączeń, należy zatrzasnąć pokrywę ochronną, która stanowi barierę izolacyjną.

FAQ

• Czy odgałęźnik LZ1x70/16P można montować pionowo? Tak, konstrukcja zacisków i sposób montażu na szynie DIN pozwalają na pracę w dowolnej orientacji, pod warunkiem zachowania odpowiednich odstępów izolacyjnych.
• Czy pokrywa ochronna jest częścią zestawu? Tak, produkt o numerze katalogowym 84047002 jest dostarczany w komplecie z szarą pokrywą ochronną.
• Jakie są maksymalne przekroje przewodów? Zacisk wejściowy obsługuje przewody o przekroju do 70 mm², a cztery zaciski wyjściowe obsługują przewody o przekroju do 16 mm².
