Odgałęźnik instalacyjny 1-segment. LZ1x240/35/16 | 84002002 Simet

Opis i Kluczowe Cechy

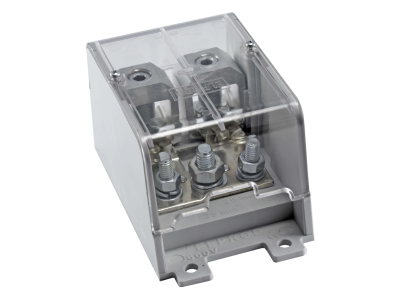

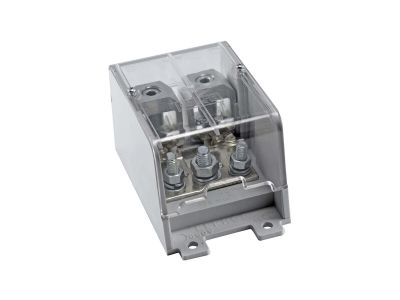

Odgałęźnik instalacyjny LZ1x240/35/16 (symbol 84002002) to jedno-segmentowy element łączeniowy przeznaczony do bezpiecznego rozgałęziania przewodów w instalacjach elektrycznych. Wyposażony w zaciski umożliwiające podłączenie przewodów o przekrojach 2×120 mm², 1×35 mm² oraz 2×25 mm², zapewnia elastyczność konfiguracji i pewność połączeń nawet przy dużych obciążeniach.

• Zaciski wejściowe 2×120 mm²: umożliwiają podłączenie grubych przewodów zasilających, co pozwala na obsługę obwodów o znacznym przekroju bez ryzyka przeciążenia połączeń.
• Zacisk odgałęźny 1×35 mm²: dedykowany do podłączenia odbiornika o mniejszym poborze prądu, zachowując pełną integralność instalacji.
• Zaciski wyjściowe 2×25 mm²: dodatkowe tory dla mniejszych odbiorników lub dalszego rozgałęzienia obwodu.
• Konstrukcja 1-segmentowa: oszczędza miejsce w rozdzielnicy i upraszcza montaż dzięki zwartej budowie.
• Solidne połączenie śrubowe: zapewnia niską rezystancję styku i odporność na wibracje, co przekłada się na długotrwałą bezawaryjną pracę.

Zgodność z Normami

Produkt spełnia wymagania odpowiednich norm europejskich oraz posiada oznakowanie CE. Zastosowane materiały i konstrukcja gwarantują bezpieczną i niezawodną pracę w instalacjach elektrycznych niskiego napięcia.

Zastosowanie

Odgałęźnik LZ1x240/35/16 znajduje zastosowanie w rozdzielnicach oraz puszkach instalacyjnych, gdzie wymagane jest bezpieczne rozdzielenie obwodu na kilka niezależnych torów. Idealnie sprawdza się w systemach dystrybucji energii, sterowania i automatyki budynkowej.

• Rozgałęzianie obwodu zasilającego w rozdzielnicach głównych i podrozdzielnicach.
• Podłączanie odbiorników o różnych przekrojach przewodów (np. oświetlenie, gniazda, maszyny).
• Tworzenie punktów odgałęźnych w instalacjach przemysłowych i domowych.
• Wykorzystanie w szafach sterowniczych i tablicach rozdzielczych jako element łączeniowy.

Wskazówki Montażowe

Montaż odgałęźnika powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem obowiązujących przepisów BHP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i zabezpiecz obwód przed przypadkowym załączeniem. Urządzenie montuje się na szynie TH35 (DIN) zgodnie z dokumentacją producenta. Przekrój przewodów należy dobrać do spodziewanego obciążenia prądowego (dopuszczalne przekroje: 2×120 mm², 1×35 mm², 2×25 mm²). Moment dokręcania śrub zacisków – zgodnie z instrukcją dołączoną do produktu.

FAQ

• Jaki jest maksymalny przekrój przewodu, jaki można podłączyć do odgałęźnika? Do zacisków wejściowych można podłączyć przewody o przekroju do 2×120 mm², do zacisku odgałęźnego do 1×35 mm², a do zacisków wyjściowych do 2×25 mm².
• Czy odgałęźnik jest przystosowany do montażu na szynie DIN? Tak, odgałęźnik montowany jest standardowo na szynie TH35 (DIN) w rozdzielnicach modułowych.
• Czy do produktu dołączona jest instrukcja montażu? Tak, produkt dostarczany jest z dokumentacją techniczną. Zalecamy zapoznanie się z nią przed instalacją, aby zapewnić prawidłowe i bezpieczne podłączenie.
