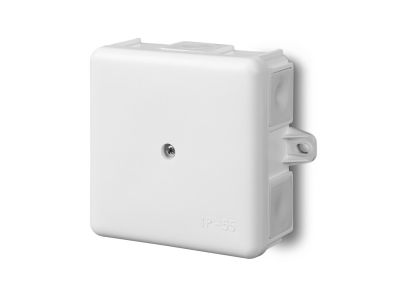

Odgałęźnik 6-wylotowy n/t MZ 5x2,5mm2 z wkładem IP55 biały EP-LUX | 0226-11 Elektro-Plast Nasielsk

Opis i Kluczowe Cechy

Odgałęźnik 6-wylotowy natynkowy MZ od renomowanego producenta Elektro-Plast Nasielsk to profesjonalne rozwiązanie przeznaczone do bezpiecznego i trwałego łączenia przewodów w instalacjach elektrycznych. Produkt charakteryzuje się zakresem przyłączalności wynoszącym 5 x 2,5 mm², co oznacza, że wewnętrzna listwa zaciskowa pozwala na stabilne i pewne osadzenie pięciu przewodów o przekroju znamionowym 2,5 mm² każdy. Urządzenie zostało zaprojektowane do pracy pod napięciem znamionowym 380 V, co czyni je idealnym wyborem dla standardowych instalacji siłowych i oświetleniowych.

Kluczowym atutem puszki jest stopień ochrony IP55, który zapewnia wysoką pyłoszczelność oraz odporność na strugi wody lane na obudowę z dowolnej strony. Dzięki temu odgałęźnik może być stosowany w miejscach o podwyższonej wilgotności i zapyleniu. Konstrukcja wyposażona jest w praktyczne „uszy” montażowe, które ułatwiają stabilne przytwierdzenie elementu do podłoża, a biały kolor obudowy zapewnia estetyczny wygląd instalacji natynkowej.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi standardami bezpieczeństwa. Odgałęźnik spełnia wymagania normy PN-IEC-60998-1:2006, która określa ogólne wymagania dotyczące osprzętu połączeniowego do domowych i podobnych stałych instalacji elektrycznych. Zgodność z tą normą gwarantuje, że wyrób przeszedł odpowiednie testy wytrzymałości mechanicznej, odporności na starzenie oraz właściwości izolacyjnych, co jest kluczowe dla zapewnienia długotrwałej i bezawaryjnej pracy systemu elektroenergetycznego.

Zastosowanie

Odgałęźnik MZ 5x2,5mm² znajduje szerokie zastosowanie w profesjonalnych instalacjach elektrycznych, zarówno w budownictwie mieszkaniowym, jak i przemysłowym. Dzięki 6 wylotom i solidnej listwie zaciskowej, doskonale sprawdza się w:

• Rozdzielaniu obwodów zasilających w piwnicach, garażach i warsztatach.
• Instalacjach zewnętrznych pod zadaszeniem, gdzie wymagana jest odporność na wilgoć (IP55).
• Systemach sterowania i automatyki budynkowej do łączenia wiązek przewodów.
• Modernizacji istniejących sieci natynkowych, gdzie liczy się szybkość montażu i pewność połączeń elektrycznych.

Wskazówki Montażowe

Podczas instalacji odgałęźnika należy zwrócić uwagę na następujące aspekty techniczne:

• Wymiary: Zewnętrzne wymiary obudowy to 86x86x39 mm, natomiast przestrzeń robocza wewnątrz wynosi 78x78x32 mm, co pozwala na swobodne ułożenie zapasu przewodów.
• Montaż natynkowy: Wykorzystaj zintegrowane uszy montażowe, aby uniknąć przewiercania dna puszki, co mogłoby osłabić jej szczelność.
• Dławienie przewodów: Aby zachować stopień ochrony IP55, należy zadbać o prawidłowe wprowadzenie przewodów przez dedykowane wyloty, stosując odpowiednie uszczelnienia.
• Moment dokręcania: Podczas łączenia przewodów w listwie 5x2,5 mm², należy upewnić się, że zaciski śrubowe są dokręcone z odpowiednią siłą, aby zapobiec przegrzewaniu się styków pod obciążeniem.

FAQ

• Czy puszka nadaje się do montażu na zewnątrz? Tak, dzięki klasie szczelności IP55 odgałęźnik jest odporny na warunki atmosferyczne takie jak deszcz czy pył, jednak zaleca się montaż w miejscach nienarażonych na bezpośrednie, długotrwałe działanie ekstremalnych czynników pogodowych.
• Jaki jest maksymalny przekrój przewodu, który można podłączyć? Listwa zaciskowa jest dedykowana dla przewodów o przekroju do 2,5 mm².
• Czy produkt zawiera wkład (listwę) w zestawie? Tak, odgałęźnik jest dostarczany z fabrycznym wkładem (listwą zaciskową), co pozwala na natychmiastowe przystąpienie do prac instalacyjnych.
