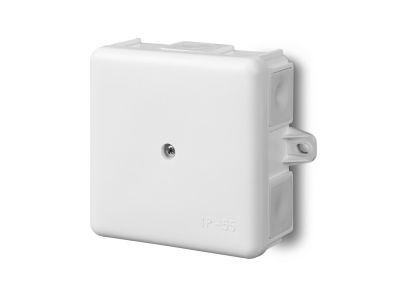

Odgałęźnik 6-wylotowy n/t MZ 5x2,5mm2 pusty IP55 biały EP-LUX | 0226-10 Elektro-Plast Nasielsk

Opis i Kluczowe Cechy

Odgałęźnik 6-wylotowy natynkowy serii MZ od renomowanego producenta Elektro-Plast Nasielsk to profesjonalne rozwiązanie przeznaczone do bezpiecznego rozdzielania i łączenia przewodów w instalacjach elektrycznych. Produkt charakteryzuje się zakresem przyłączalności wynoszącym 5 x 2,5 mm², co oznacza, że przekrój znamionowy wynoszący 2,5 mm² pozwala na stabilne przesyłanie energii elektrycznej przy zachowaniu optymalnych parametrów cieplnych i mechanicznych. Puszka została zaprojektowana do pracy pod napięciem znamionowym 380 V, co czyni ją idealnym komponentem dla standardowych sieci trójfazowych i jednofazowych.

Konstrukcja o wymiarach zewnętrznych 86x86x39 mm zapewnia wystarczającą przestrzeń montażową (wymiary wewnętrzne 78x78x32 mm) dla swobodnego ułożenia przewodów. Obudowa w kolorze białym wykonana jest z wysokiej jakości tworzywa, a stopień ochrony IP55 gwarantuje pyłoszczelność oraz odporność na strugi wody, co jest kluczowe w wymagających środowiskach przemysłowych i gospodarczych. Wersja pusta z uszami montażowymi pozwala na szybką instalację bezpośrednio na podłożu.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi standardami bezpieczeństwa. Odgałęźnik spełnia wymagania normy PN-IEC-60998-1:2006, która określa ogólne wymagania dotyczące osprzętu połączeniowego do domowych i podobnych stałych instalacji elektrycznych. Zgodność z tą normą jest gwarancją trwałości połączeń, odpowiedniej izolacji oraz odporności na starzenie materiałowe pod wpływem napięcia roboczego 380 V.

Zastosowanie

Dzięki wysokiemu stopniowi ochrony IP55, odgałęźnik MZ znajduje szerokie zastosowanie w miejscach narażonych na wilgoć i zapylenie. Jest to idealny wybór dla:

• Instalacji w halach produkcyjnych i magazynach, gdzie występuje zapylenie technologiczne.
• Pomieszczeń gospodarczych, piwnic oraz garaży.
• Zewnętrznych instalacji natynkowych pod zadaszeniem.
• Systemów zasilania maszyn i urządzeń wymagających pewnego punktu rozdziału energii o przekroju do 2,5 mm².

Wskazówki Montażowe

Podczas instalacji odgałęźnika 0226-10 należy zwrócić uwagę na następujące aspekty techniczne:

• Montaż natynkowy: Wykorzystaj zintegrowane uszy montażowe, aby stabilnie przytwierdzić puszkę do podłoża, unikając nadmiernego naprężenia obudowy.
• Wprowadzanie przewodów: Aby zachować stopień ochrony IP55, należy zastosować odpowiednie dławnice lub uszczelki dopasowane do średnicy wprowadzanych kabli.

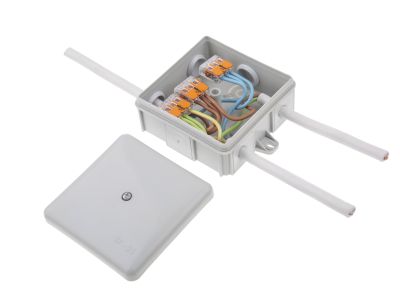

• Organizacja okablowania: Wymiary wewnętrzne 78x78x32 mm pozwalają na przejrzyste ułożenie do 5 żył o przekroju 2,5 mm². Zaleca się stosowanie złączek instalacyjnych renomowanych producentów wewnątrz puszki.
• Napięcie: Przed zamknięciem pokrywy upewnij się, że instalacja pracuje w zakresie dopuszczalnego napięcia 380 V.

FAQ

1. Czy puszka zawiera w zestawie kostki zaciskowe?
Nie, model ten jest dostarczany jako puszka pusta, co pozwala instalatorowi na indywidualny dobór złączek (np. szybkozłączek lub listew zaciskowych) w zależności od potrzeb projektu.

2. Co oznacza stopień ochrony IP55 w tym modelu?
IP55 oznacza ochronę przed pyłem (w ilościach niezakłócających pracy urządzenia) oraz ochronę przed strugą wody (12,5 l/min) laną na obudowę z dowolnej strony. Jest to rozwiązanie znacznie bezpieczniejsze niż standardowe puszki IP20 czy IP44.

3. Czy puszkę można montować na zewnątrz?
Tak, konstrukcja IP55 pozwala na montaż zewnętrzny, jednak zaleca się unikanie bezpośredniej ekspozycji na ekstremalne warunki atmosferyczne (np. pełne słońce lub bezpośrednie zalewanie) w celu przedłużenia żywotności tworzywa.
