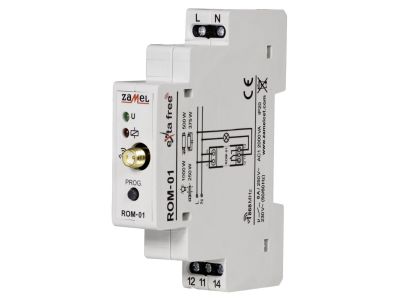

Odbiornik radiowy modułowy 1-kanałowy typ: ROM-01 | EXF10000041 Zamel

Opis i Kluczowe Cechy

Odbiornik radiowy modułowy ROM-01 to zaawansowany element wykonawczy systemu sterowania bezprzewodowego EXTA FREE, zaprojektowany z myślą o profesjonalnych instalacjach automatyki budynkowej. Urządzenie charakteryzuje się montażem na standardowej szynie TH35 (DIN), co pozwala na jego estetyczną i bezpieczną zabudowę wewnątrz rozdzielnicy elektrycznej. Odbiornik pracuje na częstotliwości 868 MHz, co zapewnia wysoką odporność na zakłócenia oraz stabilny zasięg działania. Urządzenie wyposażone jest w jeden kanał wyjściowy oparty na przekaźniku o wysokiej obciążalności, co umożliwia bezpośrednie sterowanie odbiornikami o prądzie znamionowym do 16 A przy napięciu 250 V AC. ROM-01 oferuje pięć trybów pracy: załączenie, wyłączenie, tryb monostabilny, bistabilny oraz czasowy, co czyni go niezwykle uniwersalnym narzędziem w rękach instalatora.

• Współpraca z nadajnikami bezprzewodowego systemu sterowania EXTA FREE.
• Sygnalizacja optyczna zasilania oraz stanu przekaźnika za pomocą diod LED.
• Niski pobór mocy w stanie czuwania, co przekłada się na energooszczędność całego systemu.
• Możliwość wpisania do 32 różnych nadajników do jednego odbiornika.
• Szeroki zasięg działania wynoszący do 250 metrów w terenie otwartym.

Zgodność z Normami

Urządzenie ROM-01 zostało zaprojektowane i wyprodukowane zgodnie z najwyższymi standardami bezpieczeństwa obowiązującymi na rynku Unii Europejskiej. Produkt spełnia wymagania dyrektyw dotyczących kompatybilności elektromagnetycznej (EMC) oraz niskonapięciowych wyrobów elektrycznych (LVD). Zgodność z normami takimi jak PN-EN 60669 oraz PN-EN 61000 gwarantuje, że odbiornik nie zakłóca pracy innych urządzeń elektronicznych w rozdzielnicy i jest odporny na przepięcia występujące w sieci zasilającej 230 V AC.

Zastosowanie

Odbiornik ROM-01 znajduje szerokie zastosowanie w nowoczesnych instalacjach elektrycznych. Dzięki montażowi modułowemu idealnie nadaje się do centralnego sterowania oświetleniem w budynkach mieszkalnych i komercyjnych. Może być wykorzystany do zdalnego uruchamiania systemów nawadniania, sterowania elektrozaczepami w furtkach, a także do integracji z systemami alarmowymi poprzez wyzwalanie sygnałów powiadomienia. Możliwość pracy w trybie czasowym pozwala na automatyczne wyłączanie odbiorników po zadanym okresie, co jest szczególnie przydatne w sterowaniu oświetleniem ciągów komunikacyjnych lub wentylacją.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka z uprawnieniami SEP. Odbiornik ROM-01 należy zamontować na szynie DIN (TH35) wewnątrz obudowy rozdzielczej. Przekrój przewodów przyłączeniowych powinien być dobrany do obciążenia, jednak konstrukcja zacisków pozwala na stosowanie przewodów o przekroju do 2,5 mm², co zapewnia stabilne połączenie elektryczne i minimalizuje spadki napięć. Podczas instalacji w metalowych rozdzielnicach należy pamiętać, że metalowa obudowa może znacząco ograniczać zasięg radiowy. W takim przypadku zaleca się wyprowadzenie anteny zewnętrznej lub zastosowanie retransmitera sygnału RTN-01. Moment dokręcania śrub zaciskowych powinien być zgodny z dokumentacją techniczną, aby uniknąć uszkodzenia gwintów przy zachowaniu optymalnego styku.

FAQ

• Ile nadajników mogę przypisać do jednego odbiornika ROM-01? Urządzenie pozwala na zaprogramowanie do 32 nadajników systemu EXTA FREE.
• Czy odbiornik zachowuje ustawienia po zaniku napięcia? Tak, stan zaprogramowanych nadajników oraz tryby pracy są przechowywane w nieulotnej pamięci EEPROM.
• Czy ROM-01 może współpracować z przyciskami przewodowymi? Nie, model ROM-01 jest odbiornikiem dedykowanym wyłącznie do sterowania drogą radiową, jednak może być częścią większego systemu hybrydowego.
• Jaki jest zasięg urządzenia wewnątrz budynku? Zasięg wewnątrz budynków zależy od materiałów konstrukcyjnych ścian (beton, cegła, metal), ale zazwyczaj wynosi od 30 do 50 metrów.
