Bezpiecznik przepięciowy, ogniwo RC z uchwytem dystansowym przewodów, AC48-127V/DC70-150V | 3TX7402-3S Siemens

Alternatywny kod produktu: 3TX74023S

Opis i Kluczowe Cechy

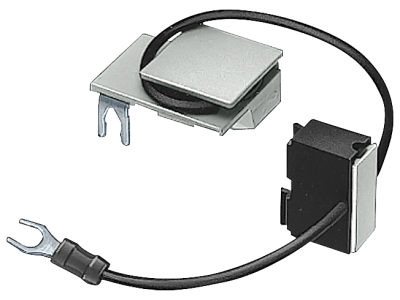

Symbol 3TX7402‑3S to ogniwo RC (bezpiecznik przepięciowy) z uchwytem dystansowym przewodów, przeznaczone do montażu w zacisku cewki styczników wielkości S0‑S2 (serie 3TF40…45, 3TF3, 3TH3, 3TH4, 3TC44). Urządzenie pracuje przy napięciu przemiennym 48–127 V oraz stałym 70–150 V, skutecznie tłumiąc przepięcia łączeniowe i chroniąc cewkę oraz styki stycznika przed uszkodzeniem. Kompaktowa konstrukcja z uchwytem dystansowym ułatwia instalację i prowadzenie przewodów.

• Napięcie znamionowe: AC 48–127 V / DC 70–150 V – szeroki zakres roboczy pozwala na stosowanie w różnych układach sterowania bez ryzyka przekroczenia dopuszczalnych wartości.
• Kompatybilność: dedykowane do styczników wielkości S0–S2 (3TF40…45, 3TF3, 3TH3, 3TH4, 3TC44) – gwarantuje pewne połączenie mechaniczne i elektryczne.
• Sposób montażu: bezpośrednie osadzenie w zacisku cewki stycznika – oszczędność miejsca w rozdzielnicy oraz rezygnacja z dodatkowego okablowania.
• Uchwyt dystansowy przewodów: stabilizuje wyprowadzenia i zmniejsza ryzyko przypadkowego zwarcia lub poluzowania połączeń.
• Ogniwo RC: tłumi przepięcia indukcyjne powstające przy wyłączaniu cewki, wydłużając żywotność stycznika i poprawiając niezawodność układu.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz posiada certyfikat CE. Zastosowane materiały i konstrukcja spełniają wymagania dla aparatury modułowej stosowanej w instalacjach przemysłowych i budynkowych.

Zastosowanie

Ogniwo RC 3TX7402‑3S znajduje zastosowanie wszędzie tam, gdzie konieczne jest skuteczne tłumienie przepięć indukcyjnych powstających przy wyłączaniu cewek styczników, przekaźników lub innych odbiorników o charakterze indukcyjnym.

• Ochrona cewek styczników w szafach sterowniczych i rozdzielnicach elektrycznych.
• Zwiększenie trwałości łączeniowej styczników w układach automatyki przemysłowej.
• Redukcja zakłóceń elektromagnetycznych (EMI) w obwodach sterowania i sygnalizacji.
• Montaż w stycznikach serii 3TF, 3TH, 3TC pracujących w aplikacjach pomp, wentylatorów, taśmociągów i innych odbiorników.

Wskazówki Montażowe

Montaż i podłączenie ogniwa RC powinny być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie zasilania. Ogniwo montuje się bezpośrednio w zacisku cewki stycznika zgodnie z dokumentacją producenta. Przekrój przewodów oraz moment dokręcania połączeń należy dobrać zgodnie z zaleceniami dla danego typu stycznika.

FAQ

• Jaki jest zakres napięcia pracy ogniwa RC 3TX7402‑3S? Ogniwo przystosowane jest do pracy przy napięciu przemiennym 48–127 V oraz stałym 70–150 V. Należy je stosować w tych granicach, aby zapewnić poprawną ochronę.
• Do jakich styczników pasuje to ogniwo RC? Przeznaczone jest do styczników wielkości S0–S2 z serii 3TF40…45, 3TF3, 3TH3, 3TH4 i 3TC44. Zastosowanie w innych typach wymaga weryfikacji zgodności mechanicznej i elektrycznej.
• Czy ogniwo RC zastępuje warystor? Nie. Ogniwo RC (kondensator + rezystor) tłumi przepięcia o wysokiej częstotliwości, podczas gdy warystor ogranicza przepięcia o niskiej częstotliwości i większej energii. W tym produkcie ogniwo RC jest dedykowane do ochrony cewek styczników prądu przemiennego i stałego w podanym zakresie napięć.
