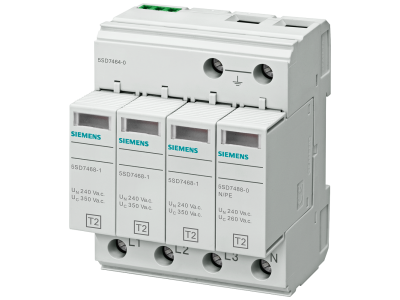

Ogranicznik przepięć typu 2 klasa wymagań C, UC 350V wkłady ochronne | 5SD7464-0 Siemens

Alternatywny kod produktu: 5SD74640

Opis i Kluczowe Cechy

Ogranicznik przepięć typu 2 (klasa wymagań C) firmy Siemens, oznaczony symbolem 5SD7464-0, to wymienny wkład ochronny przeznaczony do ochrony instalacji elektrycznych przed przepięciami pochodzenia atmosferycznego oraz łączeniowego. Dzięki napięciu trwałej pracy UC wynoszącemu 350 V zapewnia skuteczną ochronę urządzeń i infrastruktury w sieciach niskiego napięcia. Wkład jest kompatybilny z podstawami serii SENTRON, umożliwiając szybką wymianę bez konieczności demontażu całego urządzenia.

• Typ 2 (klasa C): dedykowany do ochrony przed przepięciami w rozdzielnicach głównych i podrozdzielnicach – ogranicza energię przepięcia do bezpiecznego poziomu dla podłączonych odbiorników.
• Napięcie trwałej pracy UC 350 V: umożliwia pracę w sieciach 230/400 V AC (TN/TT) bez ryzyka przegrzania lub przedwczesnego zużycia elementów ochronnych.
• Wymienny wkład ochronny: w przypadku zadziałania (przepalenia warystora) wymiana wkładu przywraca pełną ochronę bez ingerencji w okablowanie – oszczędność czasu i kosztów serwisu.
• Przeznaczony do montażu na szynie TH35 (DIN): szybkie i pewne mocowanie w standardowych rozdzielnicach modułowych.
• Wyraźne wskazanie stanu (opcjonalnie z sygnalizacją zdalną): wizualna kontrola sprawności ogranicznika – w przypadku zużycia wkładu wskaźnik zmienia kolor na czerwony, a opcjonalny styk zdalny może przekazać sygnał do systemu monitoringu.

Zgodność z Normami

Ogólnie ogranicznik przepięć typu 2 spełnia wymagania norm europejskich dotyczących ochrony przeciwprzepięciowej w instalacjach niskiego napięcia (rodzina norm IEC/EN 61643). Posiada certyfikat CE oraz jest zgodny z wymaganiami dyrektyw unijnych. Szczegółowe numery norm znajdują się w dokumentacji technicznej producenta.

Zastosowanie

Wkład ochronny Siemens 5SD7464-0 znajduje zastosowanie w instalacjach wymagających niezawodnej ochrony przed przepięciami, zarówno w obiektach komercyjnych, przemysłowych, jak i mieszkalnych. Stanowi element systemu SENTRON, umożliwiający budowanie spójnej koncepcji ochrony odgromowej i przeciwprzepięciowej od typu 1 do typu 3.

• Ochrona rozdzielnic głównych i podrozdzielnic w budynkach użyteczności publicznej, biurach, halach produkcyjnych.
• Zabezpieczenie zasilania urządzeń wrażliwych – sterowników PLC, systemów alarmowych, serwerów, oświetlenia LED.
• Redukcja przepięć łączeniowych powstających podczas przełączania dużych odbiorników indukcyjnych i pojemnościowych.
• Uzupełnienie systemu ochrony odgromowej w obiektach z zewnętrzną instalacją piorunochronną (w połączeniu z ogranicznikami typu 1).

Wskazówki Montażowe

Montaż i wymianę wkładu ochronnego może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilającego. Wkład przeznaczony jest do montażu na szynie TH35 (DIN) w rozdzielnicy modułowej. Podczas instalacji należy przestrzegać momentów dokręcania oraz przekrojów przewodów zgodnie z dokumentacją techniczną producenta. Przed podaniem napięcia sprawdzić, czy wkład jest prawidłowo osadzony i zablokowany.

FAQ

• Czy ogranicznik 5SD7464-0 posiada sygnalizację zdalną? Wkład ochronny sam w sobie nie posiada styku zdalnego, ale może być stosowany z podstawą wyposażoną w opcjonalny styk do zdalnego monitorowania stanu (styk ten należy zamówić oddzielnie). Wizualny wskaźnik na wkładzie informuje o jego sprawności.
• Jaki jest stopień ochrony tego wkładu? Wkład ochronny jako element montowany w rozdzielnicy posiada stopień ochrony IP20 (ochrona przed dotykiem palcem). Dokładna wartość dla zestawu z podstawą może być wyższa – należy sprawdzić dokumentację konkretnego produktu.
• Czy wkład można wymieniać pod napięciem? Nie. Wymianę wkładu wolno przeprowadzać wyłącznie po odłączeniu napięcia zasilającego i upewnieniu się, że obwód jest bezpieczny. Praca pod napięciem grozi porażeniem prądem oraz uszkodzeniem elementów ochronnych.
