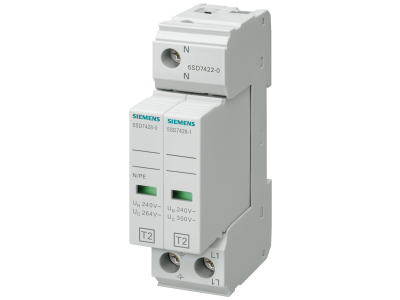

Ogranicznik przepięć typu 2 klasa wymagań C, UC 350V wkłady ochronne | 5SD7422-0 Siemens

Alternatywny kod produktu: 5SD74220

Opis i Kluczowe Cechy

Ogranicznik przepięć typu 2 (klasa wymagań C) Siemens o symbolu 5SD7422-0 z wkładami ochronnymi i napięciem trwałej pracy UC = 350 V AC. Urządzenie przeznaczone do ochrony instalacji elektrycznych przed przepięciami atmosferycznymi i łączeniowymi. Dzięki konstrukcji z wkładami ochronnymi umożliwia szybką wymianę elementu po zadziałaniu, minimalizując czas przestoju. Kompaktowa budowa ułatwia montaż na szynie TH35 w rozdzielnicach.

• Typ 2 (klasa C): Zapewnia skuteczną ochronę instalacji odbiorczej przed przepięciami wywołanymi wyładowaniami atmosferycznymi i operacjami łączeniowymi.
• Napięcie trwałej pracy UC = 350 V AC: Umożliwia bezpieczną pracę w sieciach prądu przemiennego o napięciu znamionowym 230/400 V, gwarantując długotrwałą niezawodność.
• Wkłady ochronne: Ułatwiają serwis – po wyczerpaniu żywotności lub zadziałaniu wystarczy wymienić wkład, bez konieczności demontażu całego ogranicznika.
• Kompatybilność z serią SENTRON: Ujednolica wygląd i sposób montażu z pozostałą aparaturą w rozdzielnicy.
• Kompaktowa konstrukcja: Oszczędza miejsce w rozdzielnicy, ułatwia prowadzenie przewodów i zachowanie czytelnego układu.

Zgodność z Normami

Ogranicznik przepięć 5SD7422-0 spełnia wymagania odpowiednich norm europejskich oraz posiada certyfikat CE, co gwarantuje bezpieczeństwo i zgodność z obowiązującymi przepisami.

Zastosowanie

Ogranicznik przepięć typu 2 (klasa C) znajduje zastosowanie w ochronie instalacji elektrycznych przed przepięciami pochodzącymi od wyładowań atmosferycznych (indukowane) oraz łączeń w sieci. Zalecany do montażu w rozdzielnicach głównych i podrozdzielnicach budynków mieszkalnych, biurowych i przemysłowych.

• Ochrona rozdzielnic głównych w budynkach przed przepięciami atmosferycznymi i łączeniowymi.
• Ochrona podrozdzielnic zasilających urządzenia wrażliwe (serwery, sterowniki PLC, sprzęt audio-wideo).
• Instalacje automatyki budynkowej – ochrona układów sterowania i komunikacji.
• Systemy zasilania awaryjnego i UPS – zabezpieczenie przed przepięciami w liniach zasilających.

Wskazówki Montażowe

Montaż ogranicznika przepięć powinien być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Urządzenie mocuje się na szynie TH35 (DIN) w rozdzielnicy. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie. Przekrój przewodów dobrać do spodziewanego prądu zwarciowego i obciążenia, zgodnie z dokumentacją techniczną producenta. Wszystkie połączenia dokręcać zalecanym momentem obrotowym. Należy zachować odpowiednie odstępy od innych urządzeń dla zapewnienia poprawnej wentylacji i bezpieczeństwa.

FAQ

• Jakie jest napięcie trwałej pracy UC ogranicznika 5SD7422-0? Napięcie trwałej pracy wynosi 350 V AC, co pozwala na stosowanie w sieciach 230/400 V.
• Czy ogranicznik przepięć typu 2 chroni przed bezpośrednim uderzeniem pioruna? Nie – ograniczniki typu 2 (klasa C) przeznaczone są do ochrony przed przepięciami indukowanymi i łączeniowymi. Do ochrony przed bezpośrednim wyładowaniem stosuje się ograniczniki typu 1 (klasa B).
• Jaki jest stopień ochrony IP tego ogranicznika? Standardowo dla aparatury modułowej montowanej w rozdzielnicach przyjmuje się stopień ochrony IP20 od strony czołowej. Dokładne dane należy zweryfikować w karcie katalogowej producenta.
