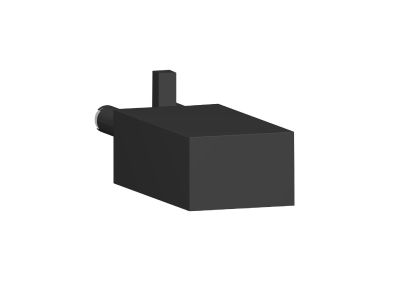

Obwód RC- 110-240V AC - dla gniazd RSZ | RZM041FU7 Schneider Electric

Opis i Kluczowe Cechy

Obwód RC RZM041FU7 firmy Schneider Electric to moduł zabezpieczający przeznaczony do pracy z gniazdami przekaźników serii RSZ (1 C/O i 2 C/O) przy napięciu zasilania 110–240 V AC. Dzięki wbudowanemu radiatorowi i bezstykowej konstrukcji zapewnia skuteczne tłumienie przepięć, wydłużając żywotność styków przekaźników. Wskaźnik LED ułatwia diagnostykę, a kompaktowa budowa pozwala na łatwy montaż w szafach sterowniczych.

• Napięcie znamionowe 110–240 V AC: Uniwersalne zasilanie umożliwia stosowanie w instalacjach jednofazowych o standardowych napięciach bez konieczności stosowania dodatkowych zasilaczy.
• Kompatybilność z gniazdami RSZ 1 C/O i 2 C/O: Łatwa integracja z istniejącymi przekaźnikami serii RSZ – montaż bez modyfikacji okablowania.
• Wbudowany radiator: Efektywne odprowadzanie ciepła zwiększa niezawodność modułu i redukuje liczbę części zamiennych w systemie.
• Konstrukcja bez ruchomych styków: Cicha praca, odporność na wstrząsy, wibracje i zanieczyszczenia – idealna do trudnych warunków przemysłowych.
• Wskaźnik LED: Wizualna kontrola stanu pracy oraz szybsze rozwiązywanie problemów podczas eksploatacji.

Zgodność z Normami

Produkt spełnia wymagania dyrektyw Unii Europejskiej i posiada oznakowanie CE. Zaprojektowany zgodnie z obowiązującymi standardami bezpieczeństwa dla aparatury modułowej stosowanej w instalacjach niskiego napięcia.

Zastosowanie

Obwód RC RZM041FU7 znajduje zastosowanie wszędzie tam, gdzie wymagana jest ochrona styków przekaźników przed przepięciami powstającymi przy wyłączaniu obciążeń indukcyjnych (cewki styczników, zaworów, kontaktorów).

• Ochrona styków przekaźników w szafach sterowniczych maszyn i urządzeń przemysłowych.
• Tłumienie przepięć w układach automatyki budynkowej (sterowanie oświetleniem, roletami, ogrzewaniem).
• Współpraca z przekaźnikami w systemach o dużym obciążeniu łączeniowym, gdzie występują częste załączania/wyłączania.
• Zabezpieczanie styków w aplikacjach z cewkami elektromagnetycznymi w instalacjach HVAC i sterowania silnikami.

Wskazówki Montażowe

Montaż powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie. Moduł przeznaczony jest do montażu na szynie TH35 (DIN) w rozdzielnicach. Momenty dokręcania oraz przekroje przewodów należy dobierać zgodnie z dokumentacją techniczną producenta oraz obowiązującymi normami (w zależności od obciążenia).

FAQ

• Czy obwód RC wymaga oddzielnego zasilania? Tak, moduł jest aktywny i wymaga napięcia zasilania 110–240 V AC do poprawnej pracy – wbudowany układ RC tłumi przepęcia dopiero po podaniu napięcia.
• Jaki jest stopień ochrony obwodu RC? Producent nie podaje konkretnego stopnia ochrony. Standardowo aparatura modułowa montowana wewnątrz rozdzielnic ma ochronę IP20 – dotyczy to również tego modułu.
• Czy mogę użyć tego obwodu z przekaźnikami innych serii niż RSZ? Moduł został zaprojektowany do współpracy z gniazdami RSZ (1 i 2 C/O). Stosowanie z innymi przekaźnikami może wymagać sprawdzenia kompatybilności mechanicznej i elektrycznej. Zalecamy użycie zgodnie z przeznaczeniem.
