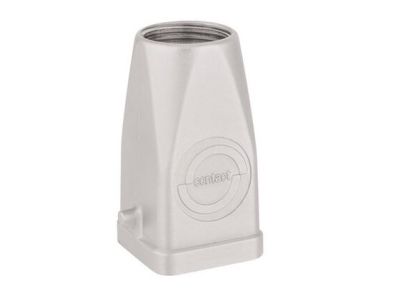

Obudowa złącza prostokątnego EPIC ULTRA H-A 3 TG M20 | 10423300 Lapp Kabel

Opis i Kluczowe Cechy

Obudowa złącza prostokątnego EPIC ULTRA H-A 3 TG M20 (symbol 10423300) to kompaktowe rozwiązanie do ochrony wkładek stykowych przed wpływami środowiskowymi. Wykonana ze stopu cynku niklowanego z ekranowaniem EMC, zapewnia odporność na wysokie obciążenia chemiczne i mechaniczne. Stopień ochrony IP65 po zamontowaniu gwarantuje niezawodną pracę nawet w trudnych warunkach zewnętrznych.

• Stop cynku niklowany z ekranowaniem EMC: Odporność na korozję, chemikalia i zakłócenia elektromagnetyczne – idealne do przemysłowych środowisk wymagających wysokiej odporności środowiskowej i kompatybilności elektromagnetycznej.
• Stopień ochrony IP65 po montażu: Pełna ochrona przed pyłem i strumieniami wody – odpowiedni do stosowania na zewnątrz i w miejscach narażonych na wilgoć.
• Pojedyncza klamra ze stali nierdzewnej: Szybkie i pewne blokowanie obudowy, nawet w trudno dostępnych miejscach dzięki strzałce ułatwiającej montaż.
• Rozmiar konstrukcyjny 3A z 1 wejściem M20: Kompaktowa budowa dla minimalnej przestrzeni montażowej, z możliwością podłączenia peszla ochronnego.
• Certyfikat UL z klasą NEMA 250: Zapewnia zgodność z normami północnoamerykańskimi i jakość potwierdzona testami VDE.

Zgodność z Normami

Obudowa spełnia wymogi dyrektyw unijnych oraz posiada certyfikat UL zgodnie z UL50E i klasyfikację NEMA 250. Została przebadana pod kątem odporności na wodę, pył i zakłócenia elektromagnetyczne, co potwierdzają testy VDE. Produkt posiada oznaczenie CE.

Zastosowanie

Obudowa EPIC ULTRA H-A 3 TG M20 znajduje zastosowanie w środowiskach przemysłowych wymagających wysokiej ochrony przed czynnikami zewnętrznymi i kompatybilności elektromagnetycznej.

• Ochrona złączy w maszynach i urządzeniach pracujących na zewnątrz (np. w rolnictwie, budownictwie).
• Stosowanie w środowiskach narażonych na działanie wody, środków czyszczących i substancji solnych.
• Maszyny przemysłowe z wymaganiami EMC – eliminacja zakłóceń elektromagnetycznych.
• Wąskie przestrzenie montażowe – kompaktowa budowa i ułatwiony montaż dzięki strzałce na obudowie.

Wskazówki Montażowe

Montaż obudowy powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy odłączyć napięcie w instalacji. Obudowę należy zamontować w odpowiednim otworze, wprowadzić wkładkę stykową i zablokować za pomocą pojedynczej klamry ze stali nierdzewnej. W przypadku stosowania z peszlem ochronnym, należy użyć otworu gwintowanego M20. Po montażu sprawdzić szczelność połączenia – stopień ochrony IP65 jest osiągany dopiero po prawidłowym zamknięciu obudowy.

FAQ

• Czy obudowa posiada certyfikat UL? Tak – produkt posiada certyfikat UL zgodny z danymi technicznymi, co umożliwia stosowanie na rynku północnoamerykańskim.
• Jakie jest maksymalne napięcie pracy obudowy? Dane produktu nie zawierają informacji o maksymalnym napięciu. Zaleca się sprawdzenie specyfikacji wkładki stykowej, z którą obudowa jest stosowana.
• Czy obudowę można stosować z innymi wielkościami konstrukcyjnymi serii EPIC ULTRA? Tak – obudowa została zaprojektowana do współpracy z wieloma standardowymi obudowami tej serii (pulpitowe, cokołowe, swobodne).
