Obudowa złącza EPIC H, EPIC ULTRA, rozmiar H-B 24, IP65 | 70250221 Lapp Kabel

Opis i Kluczowe Cechy

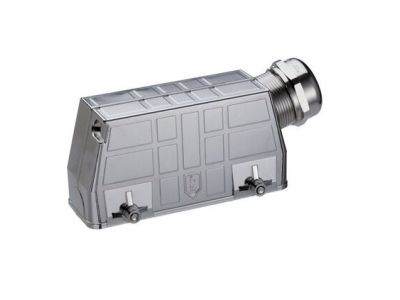

Obudowa złącza EPIC H-B 24 (symbol 70250221) to wytrzymała konstrukcja w rozmiarze H-B 24, wykonana ze stopu cynku niklowanego, przeznaczona do ochrony wkładek stykowych przed wpływami środowiskowymi. Stopień ochrony IP65 po prawidłowym zamontowaniu zapewnia odporność na pył i strumienie wody, co czyni ją idealnym rozwiązaniem do zastosowań zewnętrznych i w trudnych warunkach przemysłowych. Obudowa wyposażona jest w jedno boczne wejście kablowe o zakresie zaciskania 11–21 mm oraz system podwójnej klamry ze stali nierdzewnej do blokady wkładki.

• Stop cynku niklowany: Odporność na korozję i wysokie obciążenia mechaniczne – zapewnia długotrwałą trwałość w warunkach przemysłowych i zewnętrznych.
• Stopień ochrony IP65 po zamontowaniu: Ochrona przed pyłem (całkowita) i strumieniami wody z dowolnego kierunku – bezpieczeństwo w mokrych i zapylonych środowiskach.
• 1 boczne wejście kablowe (11–21 mm): Szybkie i pewne wprowadzenie kabla, zintegrowana dławnica ułatwia montaż i zapobiega uszkodzeniom izolacji.
• Podwójna klamra ze stali nierdzewnej: Solidne mocowanie wkładki, odporne na wibracje i wstrząsy – zapobiega przypadkowemu wysunięciu się złącza.
• Zgodność z wymaganiami EMC: Obudowa zapewnia skuteczne ekranowanie, minimalizując zakłócenia elektromagnetyczne w instalacjach sygnałowych i zasilających.

Zgodność z Normami

Obudowa złącza EPIC H-B 24 spełnia wymagania norm europejskich dotyczących ochrony środowiskowej (IP65) i kompatybilności elektromagnetycznej (EMC). Posiada certyfikację UL oraz klasę ochrony NEMA 250, co potwierdza jej przydatność na rynku północnoamerykańskim i w warunkach ekstremalnych.

Zastosowanie

Obudowa złącza EPIC H-B 24 znajduje zastosowanie w instalacjach wymagających wysokiej odporności na warunki zewnętrzne, chemikalia i zakłócenia elektromagnetyczne.

• Zewnętrzne instalacje oświetleniowe i sygnalizacyjne – ochrona przed wilgocią, kurzem i substancjami chemicznymi.
• Maszyny i urządzenia przemysłowe – odporność na pył, wodę oraz wysokie obciążenia mechaniczne.
• Transmisja sygnałów i danych – kompatybilność z modułowymi wkładami prostokątnymi, w tym w aplikacjach wymagających ekranowania EMC.
• Zasilanie urządzeń w środowiskach agresywnych (np. baseny, zakłady chemiczne, tereny nadmorskie).
• Maszyny mobilne i pojazdy użytkowe – pewne połączenia nawet w trudnych warunkach eksploatacyjnych.

Wskazówki Montażowe

Montaż obudowy powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP przy odłączonym napięciu. Przed montażem upewnić się, że średnica kabla mieści się w zakresie 11–21 mm. Włożyć kabel przez boczne wejście, wprowadzić wkładkę stykową i zablokować ją za pomocą podwójnej klamry ze stali nierdzewnej. Po zamontowaniu sprawdzić szczelność (IP65) i poprawność ekranowania. Unikać nadmiernego zginania kabla przy wejściu do obudowy. Jeśli stosowana jest wersja z dławnicą BRUSH, upewnić się, że mosiężne druciki szczoteczki prawidłowo obejmują oplot miedziany kabla.

FAQ

• Czy obudowa nadaje się do stosowania w warunkach morskich? Tak – dzięki stopowi cynku niklowanemu i stopniowi ochrony IP65, obudowa jest odporna na działanie soli i wilgoci, co czyni ją odpowiednią do zastosowań nadmorskich.
• Jaki jest zakres zaciskania kabla w bocznym wejściu? Boczne wejście kablowe obsługuje średnice kabla od 11 mm do 21 mm – zakres ten pokrywa większość typowych kabli przemysłowych.
• Czy obudowa posiada certyfikację UL? Tak – produkt posiada certyfikację UL, co umożliwia jego stosowanie na rynku północnoamerykańskim zgodnie z wymaganiami bezpieczeństwa.
