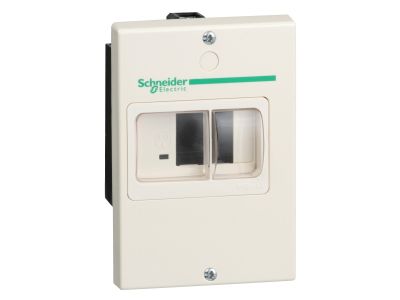

Obudowa wyłącznika silnikowego IP55 | GV2MP04 Schneider Electric

Opis i Kluczowe Cechy

Obudowa wyłącznika silnikowego IP55 GV2MP04 firmy Schneider Electricder Electric z serii TeSys to pusta obudowa podtynkowa przeznaczona do zabudowy termicznych wyłączników magnetycznych GV2ME. Wykonana z poliwęglanu, zapewnia podwójną izolację i posiada przewód ochronny, co gwarantuje bezpieczeństwo użytkowania. Stopień ochrony IP55 chroni urządzenie przed pyłem i bryzgami wody, umożliwiając montaż w trudnych warunkach przemysłowych. Obniżona powierzchnia czołowa i zamykana pokrywa nadają instalacji estetyczny, kompaktowy wygląd.

• Stopień ochrony IP55: Skuteczna ochrona przed wnikaniem pyłu i strumieniami wody – idealna do lokalizacji narażonych na wilgoć i zabrudzenia.
• Obudowa z poliwęglanu, podwójnie izolowana: Zwiększona wytrzymałość mechaniczna i izolacja elektryczna bez konieczności uziemiania obudowy; przewód ochronny w zestawie.
• Montaż podtynkowy z obniżoną powierzchnią czołową: Dysketne wtopienie w ścianę, estetyczne wykończenie i oszczędność miejsca.
• Kompatybilność z wyłącznikami GV2ME i przyciskami GV2K: Umożliwia zbudowanie kompletnego rozrusznika silnikowego z funkcją załączania i zatrzymania awaryjnego (akcesoria zamawiane oddzielnie).
• Możliwość montażu bloków styków pomocniczych GVAD, GVAM: Rozszerzalność o sygnalizację i sterowanie bez konieczności stosowania dodatkowej obudowy.

Zgodność z Normami

Obudowa GV2MP04 spełnia wymagania norm IEC 60947-2 oraz IEC 60947-4-1, co potwierdza jej przydatność w obwodach zabezpieczenia silników. Produkt posiada certyfikat Green Premium (zgodność z RoHS/REACh), gwarantujący najwyższe standardy ekologiczne i przejrzystość wpływu na środowisko.

Zastosowanie

Obudowa GV2MP04 dedykowana jest do pracy w układach rozruchowych i zabezpieczeniowych silników elektrycznych, szczególnie w warunkach wymagających podwyższonej szczelności. Sprawdzi się m.in.:

• W instalacjach przemysłowych i na halach produkcyjnych – ochrona przed pyłem i wilgocią.
• Jako pusta obudowa pod wyłącznik silnikowy GV2ME z przyciskami sterującymi – kompletny zestaw rozrusznika.
• W systemach automatyki budynkowej i sterowania maszynami – możliwość integracji styków pomocniczych do sygnalizacji stanu.
• Do montażu w rozdzielnicach podtynkowych o podwyższonej estetyce – obniżona powierzchnia czołowa i zamykana pokrywa.

Wskazówki Montażowe

Montaż obudowy i wszelkich prac wewnątrz powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Obudowę mocuje się na ścianie w sposób podtynkowy (wg zaleceń producenta). Przewody należy dobierać zgodnie z prądem znamionowym zastosowanego wyłącznika silnikowego. Podczas montażu wyłącznika GV2ME oraz przycisków GV2K należy przestrzegać momentów dokręcania podanych w dokumentacji technicznej. Bloki styków pomocniczych GVAD, GVAM montuje się po prawej stronie wyłącznika – wyłącznie przy odłączonym napięciu.

FAQ

• Jaki jest stopień ochrony obudowy GV2MP04? Obudowa posiada stopień ochrony IP55, co oznacza całkowitą ochronę przed pyłem oraz ochronę przed bryzgami wody z dowolnego kierunku.
• Czy obudowa jest dostarczana z wyłącznikiem silnikowym? Nie, obudowa GV2MP04 jest pusta – należy osobno zamówić wyłącznik silnikowy GV2ME oraz przyciski sterownicze GV2K, a także ewentualne bloki styków pomocniczych.
• Jakie normy spełnia produkt? Obudowa zgodna jest z normami IEC 60947-2 (wyłączniki) oraz IEC 60947-4-1 (styczniki/rozruszniki) oraz posiada certyfikat Green Premium (RoHS/REACh).
