Obudowa wtyczki M20 IP65 EPIC H-A 3 TGV M20 | 19426000 Lapp Kabel

Opis i Kluczowe Cechy

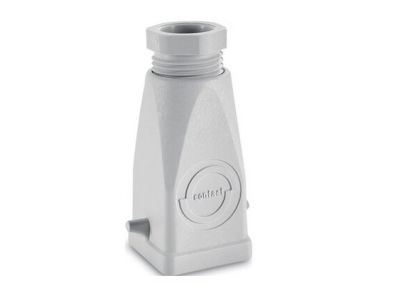

Obudowa wtyczki M20 IP65 EPIC® H-A 3 (symbol 19426000) z serii EPIC® H-A to kompaktowa obudowa wykonana z poliamidu, przeznaczona do ochrony wkładek stykowych przed wpływami środowiska. Zaprojektowana z myślą o instalacjach przemysłowych i maszynach, charakteryzuje się stopniem ochrony IP67 po zamontowaniu, co gwarantuje pełną ochronę przed pyłem i wodą. Obudowa wyposażona jest w jedno wejście kablowe z otworem gwintowanym M20, umożliwiając szczelne wprowadzenie przewodu zabezpieczonego peszlem.

• Stopień ochrony IP67: Pełna ochrona przed pyłem i zanurzeniem w wodzie do 1 metra przez 30 minut – idealne rozwiązanie do trudnych warunków zewnętrznych i przemysłowych.
• Materiał poliamidowy: Wysoka odporność na działanie oleju, chemikaliów i warunków atmosferycznych, a także samogasnący zgodnie z UL94 V-0 – spełnia wymagania bezpieczeństwa przeciwpożarowego.
• Jeden otwór kablowy M20 z gwintem: Umożliwia szczelne wprowadzenie przewodu z peszlem ochronnym, co ułatwia montaż i zapewnia dodatkowe odciążenie mechaniczne kabla.
• Kompaktowe wymiary (rozmiar konstrukcyjny 3A): Najmniejsza obudowa w serii H-A 3, pozwalająca na montaż w ograniczonej przestrzeni, np. w maszynach lub szafach sterowniczych.
• Strzałka identyfikacyjna na obudowie: Ułatwia szybkie zlokalizowanie i podłączenie w wąskich lub słabo oświetlonych przestrzeniach, poprawiając ergonomię montażu.

Zgodność z Normami

Obudowa spełnia wymagania norm bezpieczeństwa dla złączy przemysłowych, w tym normy UL (USA) i dyrektyw UE. Posiada certyfikat UL oraz oznaczenie CE. Materiał poliamidowy jest samogasnący zgodnie z UL94 V-0, co potwierdza jego odporność ogniową i bezpieczeństwo w instalacjach elektrycznych.

Zastosowanie

Obudowa wtyczki M20 IP65 EPIC® H-A 3 przeznaczona jest do stosowania w trudnych warunkach przemysłowych i zewnętrznych, gdzie wymagane jest niezawodne zabezpieczenie połączeń elektrycznych.

• Złącza maszyn i urządzeń przemysłowych – ochrona wkładek stykowych przed kurzem, wilgocią i uszkodzeniami mechanicznymi.
• Instalacje zewnętrzne w budownictwie i energetyce – zasilanie urządzeń ogrodowych, oświetlenia plenerowego lub punktów pomiarowych.
• Szafy sterownicze i rozdzielnice – kompaktowe rozwiązanie do montażu w ograniczonej przestrzeni.
• Systemy automatyki i robotyki – niezawodne zabezpieczenie połączeń w ruchomych częściach maszyn.

Wskazówki Montażowe

Montaż obudowy powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zawsze po odłączeniu napięcia w obszarze prac. Przed montażem należy upewnić się, że średnica kabla i peszla jest zgodna z otworem M20. Obudowę należy dokręcić ręcznie lub przy użyciu odpowiedniego narzędzia, zachowując zalecany moment dokręcania (szczegóły w dokumentacji produktu). Po zamontowaniu przewodu, należy sprawdzić szczelność połączenia i stopień ochrony IP67, aby potwierdzić prawidłowe działanie. Przechowywać obudowę w suchym miejscu, z dala od źródeł ciepła.

FAQ

• Czy obudowa posiada certyfikację UL? Tak, obudowa posiada certyfikat UL zgodny z danymi technicznymi, co umożliwia jej stosowanie na rynku północnoamerykańskim.
• Jaka jest maksymalna średnica peszla, który można wprowadzić przez otwór M20? Dokładny zakres średnic nie został podany w danych produktu – sprawdź etykietę na produkcie lub kartę katalogową w celu uzyskania dokładnej specyfikacji.
• Czy obudowa jest kompatybilna z innymi seriami złączy EPIC®? Tak, obudowę można łączyć z wieloma standardowymi obudowami z serii EPIC® (pulpitowe, cokołowe, swobodne), co pozwala na elastyczne projektowanie systemów połączeń.
