Obudowa wtyczki kątowa M20 IP65 EPIC H-B 6 TS M20 | 19012000 Lapp Kabel

Opis i Kluczowe Cechy

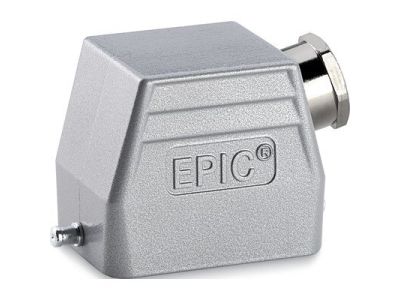

Obudowa wtyczki kątowej EPIC H-B 6 TS M20 (symbol 19012000) to najmniejsza obudowa z serii H-B, przeznaczona do wkładów o wysokich właściwościach elektrycznych. Wykonana z aluminium powlekanego proszkowo, zapewnia stopień ochrony IP65 po zamontowaniu. Posiada jedno wejście kablowe M20 i pojedynczą klamrę, co ułatwia szybkie łączenie w aplikacjach przemysłowych.

• Stopień ochrony IP65: Skuteczna ochrona przed pyłem i strugami wody – gwarancja niezawodnej pracy w trudnych warunkach środowiskowych.
• Aluminium powlekane proszkowo: Odporność na korozję i uszkodzenia mechaniczne – długa żywotność nawet w agresywnym otoczeniu przemysłowym.
• Pojedyncza klamra: Szybkie i bezpieczne łączenie obudowy z wkładką – oszczędność czasu podczas montażu i serwisu.
• Jedno wejście kablowe M20: Umożliwia prowadzenie przewodów o średnicy do 13 mm (standard M20) – elastyczność w doborze kabli.
• Rozmiar konstrukcyjny 6B: Kompaktowa konstrukcja przy zachowaniu możliwości zastosowania wkładek o wysokich parametrach elektrycznych – oszczędność miejsca w rozdzielnicach i szafach sterowniczych.

Zgodność z Normami

Obudowa EPIC H-B 6 TS M20 spełnia wymagania europejskich norm produktowych oraz posiada certyfikat CE. Stopień ochrony IP65 potwierdza odporność na wnikanie ciał stałych i wody, zgodnie z klasyfikacją IEC 60529. Produkt przeznaczony do stosowania w instalacjach zgodnych z dyrektywami niskonapięciowymi i kompatybilności elektromagnetycznej.

Zastosowanie

Obudowa wtyczki kątowej EPIC H-B 6 TS M20 dedykowana jest do montażu w aplikacjach wymagających niezawodnego łączenia przewodów w trudnych warunkach przemysłowych. Sprawdza się w następujących scenariuszach:

• Budowa instalacji przemysłowych – łączenie urządzeń w liniach produkcyjnych, przenośnikach i maszynach.
• Systemy sterowania – dystrybucja sygnałów sterujących i zasilania w szafach sterowniczych.
• Przemysł tworzyw sztucznych – odporność na wilgoć i chemikalia typowe dla procesów przetwórstwa.
• Automatyka budynkowa – punkty przyłączeniowe w instalacjach oświetleniowych i HVAC.

Wskazówki Montażowe

Montaż obudowy wtyczki może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Obudowę mocuje się na szynie lub płycie montażowej przy użyciu dostarczonych elementów. Moment dokręcania śrub należy stosować zgodnie z dokumentacją producenta. Przekrój przewodów powinien być dobrany do prądu obciążenia wkładki (nie jest częścią obudowy). Uszczelki i dławik M20 wymagają prawidłowego osadzenia, aby zachować stopień ochrony IP65.

FAQ

• Czy obudowa ma stopień ochrony IP65 od razu po zakupie? Stopień IP65 obowiązuje po zamontowaniu wkładki wtykowej i prawidłowym dokręceniu dławika kablowego oraz klamry. Sama obudowa bez wkładki nie jest szczelna.
• Z jakiego materiału wykonana jest obudowa? Obudowa wykonana jest z aluminium powlekanego proszkowo, co zapewnia odporność na korozję i uszkodzenia mechaniczne.
• Czy obudowa pasuje do dowolnych wkładek EPIC H-B? Obudowa jest dedykowana do wkładek serii EPIC H-B o rozmiarze konstrukcyjnym 6B i standardowym wzorze połączenia wtykowego (klamra pojedyncza). Zaleca się stosowanie wkładek z tej samej serii w celu zachowania zgodności i szczelności.
