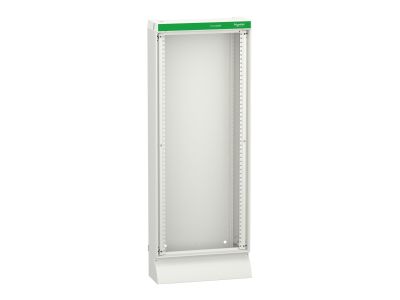

Obudowa wolnostojąca 1530x600x205mm 27mod. IP30, PrismaSet | LVS08202 Schneider Electric

Opis i Kluczowe Cechy

Obudowa wolnostojąca Schneider Electric z serii PrismaSeT G o numerze katalogowym LVS08202 to zaawansowane rozwiązanie dedykowane do budowy rozdzielnic niskiego napięcia. Konstrukcja o imponujących wymiarach 1530 mm wysokości, 600 mm szerokości oraz 205 mm głębokości oferuje przestrzeń roboczą pozwalającą na montaż 27 modułów w rzędzie, co czyni ją idealnym wyborem dla rozbudowanych systemów sterowania i rozdziału energii. Kluczowym atutem produktu jest jego wyjątkowa odporność na czynniki zewnętrzne. Obudowa została wykonana z wysokogatunkowej blachy stalowej, która przechodzi rygorystyczny proces zabezpieczania powierzchni. Zastosowano tutaj dwuwarstwowy system ochrony: pierwszą warstwę stanowi antykorozyjna obróbka metodą elektroforezy epoksydowej, natomiast drugą warstwę tworzy termoutwardzalny proszek epoksydowy modyfikowany żywicą poliestrową. Takie połączenie gwarantuje nie tylko estetyczny wygląd w kolorze białym (RAL 9003), ale przede wszystkim długowieczność i odporność na korozję w trudnych warunkach eksploatacyjnych.

• Pojemność modułowa: 27 modułów w rzędzie zapewnia elastyczność w konfiguracji aparatury modułowej.
• Stopień ochrony IP30: Zapewnia skuteczną ochronę przed dostępem do części niebezpiecznych oraz przed ciałami obcymi o średnicy powyżej 2,5 mm.
• Wykończenie Premium: Podwójna powłoka lakiernicza zwiększa odporność mechaniczną i chemiczną obudowy.
• Ekologia Green Premium: Produkt spełnia najwyższe standardy środowiskowe, co potwierdza certyfikacja Schneider Electric.

Zgodność z Normami

Obudowa PrismaSeT G LVS08202 została zaprojektowana i przetestowana zgodnie z rygorystycznymi normami międzynarodowymi, co jest kluczowe dla bezpieczeństwa instalacji elektrycznych. Produkt wpisuje się w wymagania normy IEC 61439-1 oraz IEC 61439-2, co gwarantuje pełną kompatybilność z systemami rozdzielczymi Schneider Electric. Dzięki etykiecie Green Premium, obudowa jest w pełni zgodna z dyrektywami RoHS oraz rozporządzeniem REACH, co przekłada się na niską emisję CO2 oraz możliwość pełnego recyklingu po zakończeniu cyklu życia produktu. Przejrzystość w zakresie wpływu na środowisko (PEP - Product Environmental Profile) pozwala projektantom na uwzględnienie tego elementu w certyfikowanych budynkach ekologicznych.

Zastosowanie

Dzięki swojej wolnostojącej konstrukcji i optymalnej głębokości 205 mm, obudowa LVS08202 znajduje szerokie zastosowanie w sektorze komercyjnym oraz przemysłowym. Jest to idealne rozwiązanie dla:

• Głównych i podrzędnych rozdzielnic niskiego napięcia w budynkach biurowych.
• Systemów automatyki budynkowej i sterowania oświetleniem.
• Rozdzielnic technologicznych w zakładach produkcyjnych, gdzie wymagana jest wysoka estetyka i trwałość.
• Infrastruktury krytycznej, wymagającej niezawodnych systemów obudów o potwierdzonych parametrach technicznych.

Wskazówki Montażowe

Montaż obudowy PrismaSeT G powinien być przeprowadzony przez wykwalifikowany personel elektrotechniczny. Ze względu na wysokość 1530 mm, obudowa wymaga stabilnego posadowienia na wypoziomowanym podłożu. Podczas instalacji aparatury należy zwrócić uwagę na zachowanie odpowiednich odstępów izolacyjnych oraz optymalne ułożenie przewodów, co ułatwia szerokość 600 mm. Zaleca się stosowanie dedykowanych akcesoriów montażowych Schneider Electric, które zapewniają pełną ciągłość elektryczną obudowy (uziemienie). Podczas dokręcania elementów konstrukcyjnych należy stosować odpowiednie momenty dokręcania, aby nie uszkodzić powłoki epoksydowej, co mogłoby wpłynąć na właściwości antykorozyjne produktu.

FAQ

• Czy obudowa posiada drzwi w zestawie? Model LVS08202 to bazowa konstrukcja obudowy stojącej; drzwi oraz panele osłonowe należy dobrać oddzielnie w zależności od wymaganej konfiguracji i stopnia ochrony.
• Jaki jest dokładny kolor obudowy? Obudowa jest malowana proszkowo na kolor biały zgodnie z paletą RAL 9003, co zapewnia spójność wizualną z innymi elementami systemu PrismaSeT.
• Co oznacza certyfikat Green Premium? Jest to gwarancja, że produkt został wytworzony w sposób zrównoważony, z minimalnym wpływem na środowisko, oraz że producent zapewnia pełną informację o jego składzie i możliwościach utylizacji.
