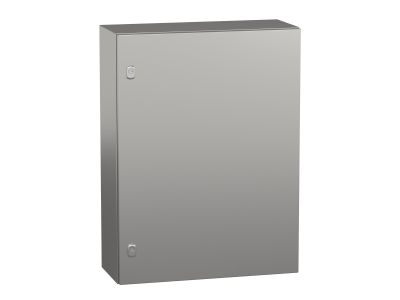

Obudowa wisząca ze stali nierdzewnej S3xIP66 304L 800x600x250mm Spacial | NSYS3X8625 Schneider Electric

Opis i Kluczowe Cechy

Obudowa kompaktowa Schneider Electric z serii Spacial S3X o numerze katalogowym NSYS3X8625 to profesjonalne rozwiązanie zaprojektowane z myślą o najbardziej wymagających środowiskach przemysłowych. Wykonana z wysokiej jakości stali nierdzewnej gatunku 304L, charakteryzuje się doskonałą odpornością na korozję oraz działanie czynników chemicznych. Konstrukcja o wymiarach 800 mm wysokości, 600 mm szerokości oraz 250 mm głębokości zapewnia optymalną przestrzeń do montażu aparatury modułowej oraz komponentów automatyki.

• Wysoki stopień ochrony IP66: Gwarantuje całkowitą pyłoszczelność oraz ochronę przed silnymi strumieniami wody, co jest kluczowe w trudnych warunkach eksploatacyjnych.
• Solidna konstrukcja: Korpus wykonany z jednego arkusza blachy, gięty i spawany na rogach, co zwiększa sztywność mechaniczną całej obudowy.
• Wyposażenie wewnętrzne: Drzwi wyposażone są w dwa perforowane profile pionowe z otworami, które umożliwiają łatwy montaż dodatkowego osprzętu bez konieczności wiercenia.
• Bezpieczeństwo: System zamykania oparty na dwóch zamkach zapewnia pewne dociśnięcie uszczelki i zabezpiecza wnętrze przed dostępem osób niepowołanych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego niezawodność w sektorze elektro-technicznym. Obudowa spełnia wymagania normy IEC 62208, która określa ogólne wymagania dla obudów pustych przeznaczonych do zestawów aparatury rozdzielczej i sterowniczej niskiego napięcia. Dzięki zastosowaniu stali nierdzewnej 304L, produkt jest zgodny z wytycznymi dotyczącymi higieny i odporności na korozję w środowiskach przemysłowych.

Zastosowanie

Obudowa Spacial S3X znajduje szerokie zastosowanie w sektorach, gdzie higiena i odporność na agresywne środowisko są priorytetem. Jest idealnym wyborem dla przemysłu spożywczego, farmaceutycznego oraz chemicznego. Dzięki swojej uniwersalności (zastosowanie wielozadaniowe), doskonale sprawdza się jako szafa sterownicza dla systemów automatyki, rozdzielnica zasilająca w oczyszczalniach ścieków czy obudowa dla systemów sterowania w infrastrukturze morskiej i portowej.

Wskazówki Montażowe

Montaż obudowy NSYS3X8625 powinien być przeprowadzony z uwzględnieniem następujących zaleceń inżynieryjnych:

• Montaż ścienny: Zaleca się stosowanie dedykowanych uchwytów montażowych ze stali nierdzewnej, aby zachować ciągłość ochrony antykorozyjnej i zapewnić odpowiedni dystans od ściany ułatwiający czyszczenie.
• Wprowadzanie kabli: Ze względu na brak fabrycznych otworów w dnie (pełna szczelność), otwory pod dławnice należy wykonać samodzielnie, używając narzędzi przeznaczonych do obróbki stali nierdzewnej, pamiętając o zachowaniu stopnia ochrony IP.
• Uziemienie: Należy bezwzględnie podłączyć przewody ochronne do fabrycznych punktów uziemiających znajdujących się na korpusie i drzwiach obudowy.
• Moment dokręcania: Podczas montażu aparatury na profilach perforowanych należy stosować się do momentów dokręcania zalecanych przez producenta osprzętu montażowego.

FAQ

• Czy obudowa nadaje się do montażu na zewnątrz? Tak, stal nierdzewna 304L oraz stopień ochrony IP66 pozwalają na montaż zewnętrzny, jednak w środowiskach o bardzo wysokim zasoleniu (np. bezpośrednie sąsiedztwo morza) zaleca się rozważenie wersji ze stali 316L.
• Czy w zestawie znajduje się płyta montażowa? Standardowy zestaw zawiera korpus, drzwi z profilami oraz zamki. Płyty montażowe są dostępne jako osobne akcesoria, co pozwala na ich precyzyjny dobór do potrzeb projektu.
• Jaki jest kierunek otwierania drzwi? Konstrukcja obudowy Spacial S3X umożliwia zmianę kierunku otwierania drzwi (lewo/prawo) w zależności od potrzeb instalacyjnych.
