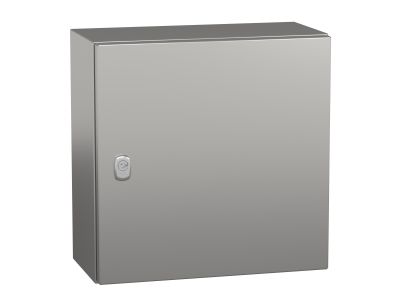

Obudowa wisząca ze stali nierdzewnej S3xIP66 304L 400x400x200mm Spacial | NSYS3X4420 Schneider Electric

Opis i Kluczowe Cechy

Obudowa kompaktowa Schneider Electric z serii Spacial S3X o numerze katalogowym NSYS3X4420 to profesjonalne rozwiązanie zaprojektowane z myślą o najbardziej wymagających środowiskach przemysłowych. Wykonana z wysokiej jakości stali nierdzewnej gatunku 304L, charakteryzuje się wyjątkową odpornością na korozję oraz działanie czynników chemicznych. Nominalne wymiary obudowy wynoszące 400 mm wysokości, 400 mm szerokości oraz 200 mm głębokości zapewniają optymalną przestrzeń do montażu aparatury modułowej, sterowniczej oraz komponentów automatyki.

• Materiał wykonania: Stal nierdzewna AISI 304L gwarantuje długowieczność konstrukcji nawet w warunkach wysokiej wilgotności.
• Stopień ochrony IP66: Zapewnia całkowitą pyłoszczelność oraz ochronę przed silnymi strumieniami wody, co jest kluczowe dla bezpieczeństwa zainstalowanych wewnątrz podzespołów.
• Konstrukcja monoblokowa: Korpus wykonany z jednego arkusza blachy z odpowiednio wyprofilowanymi krawędziami minimalizuje ryzyko przedostania się zanieczyszczeń.
• Zabezpieczenie: Wyposażona w solidny zamek, który skutecznie chroni dostęp do wnętrza przed osobami niepowołanymi.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego niezawodność w sektorze elektro-technicznym. Obudowa spełnia wymagania normy IEC 62208, która określa ogólne wymagania dla obudów pustych przeznaczonych do zestawów aparatury rozdzielczej i sterowniczej niskiego napięcia. Dzięki zastosowaniu stali 304L, produkt jest zgodny z wytycznymi dotyczącymi higieny i odporności w przemyśle spożywczym oraz farmaceutycznym, gdzie wymagane jest zachowanie najwyższych standardów czystości.

Zastosowanie

Wielozadaniowy charakter obudowy Spacial S3X sprawia, że znajduje ona szerokie zastosowanie w wielu gałęziach przemysłu. Jest idealnym wyborem dla:

• Przemysłu spożywczego i napojowego: Gdzie wymagane jest częste mycie urządzeń pod wysokim ciśnieniem z użyciem detergentów.
• Sektora chemicznego i petrochemicznego: Ze względu na odporność na agresywne opary i substancje korozyjne.
• Infrastruktury zewnętrznej: Jako szafka sterownicza narażona na zmienne warunki atmosferyczne i promieniowanie UV.
• Oczyszczalni ścieków: Gdzie panuje wysoka wilgotność i specyficzny mikroklimat sprzyjający korozji metali standardowych.

Wskazówki Montażowe

Montaż obudowy NSYS3X4420 powinien być przeprowadzony zgodnie z dobrą praktyką inżynierską. Obudowa jest przystosowana do montażu ściennego (wiszącego). Zaleca się stosowanie dedykowanych uchwytów montażowych ze stali nierdzewnej, aby uniknąć powstawania ogniw galwanicznych i korozji stykowej. Podczas wprowadzania przewodów należy stosować dławnice o stopniu ochrony nie niższym niż IP66, aby zachować integralność szczelności całej szafy. Drzwi obudowy mogą być montowane z otwieraniem na prawą lub lewą stronę, co pozwala na elastyczną aranżację przestrzeni roboczej.

FAQ

• Czy obudowa posiada płytę montażową w zestawie? Standardowy zestaw zawiera korpus, drzwi oraz zamek. Płyty montażowe oraz szyny DIN należy dobrać oddzielnie, dopasowując je do specyfiki projektowanego układu.
• Jaka jest różnica między stalą 304L a 316L? Stal 304L zastosowana w tym modelu jest standardem w większości zastosowań przemysłowych. Wersja 316L jest zalecana jedynie w środowiskach o ekstremalnym zasoleniu, np. bezpośrednio na platformach wiertniczych lub w pasie nadmorskim.
• Czy można zmienić kierunek otwierania drzwi? Tak, konstrukcja obudowy Spacial S3X umożliwia łatwe odwrócenie drzwi, co zwiększa ergonomię użytkowania w ciasnych korytarzach technicznych.
