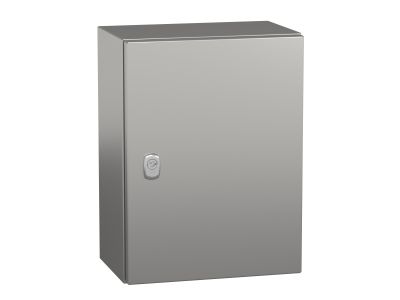

Obudowa wisząca ze stali nierdzewnej S3xIP66 304L 400x300x200mm Spacial | NSYS3X4320 Schneider Electric

Opis i Kluczowe Cechy

Obudowa wisząca ze stali nierdzewnej Spacial S3X (symbol NSYS3X4320) to kompaktowa obudowa o wymiarach 400x300x200 mm, wykonana z kwasoodpornej stali 304L. Dzięki stopniowi ochrony IP66 zapewnia szczelność przed pyłem i strumieniami wody, co gwarantuje bezpieczną pracę zainstalowanej aparatury nawet w agresywnym środowisku. Zestaw obejmuje korpus, drzwi oraz zamek – gotowy do zabudowy.

• Materiał 304L: stal nierdzewna odporna na korozję i działanie substancji chemicznych – długotrwała żywotność w przemyśle spożywczym, chemicznym i offshore.
• Stopień ochrony IP66: całkowita ochrona przed pyłem oraz odporność na silne strumienie wody – możliwość montażu na zewnątrz i w strefach mokrych.
• Wymiary 400x300x200 mm: przestronna komora umożliwiająca instalację rozdzielnic, sterowników, zasilaczy i innych urządzeń.
• Elementy w zestawie: 1 drzwi, 1 korpus, 1 zamek – szybki montaż bez konieczności dokupowania akcesoriów.
• Kompaktowa konstrukcja: łatwy montaż na ścianie lub konstrukcji wsporczej – oszczędność miejsca w rozdzielni.

Zgodność z Normami

Obudowa została zaprojektowana zgodnie z europejskimi standardami bezpieczeństwa i szczelności, potwierdzonymi certyfikatem CE. Stopień ochrony IP66 odpowiada wymaganiom normy IEC 60529. Produkt spełnia rygorystyczne kryteria dla zastosowań w trudnych warunkach przemysłowych.

Zastosowanie

Obudowa wisząca Spacial S3X przeznaczona jest do instalacji w miejscach narażonych na wilgoć, pył oraz mechaniczne uszkodzenia. Sprawdza się w następujących scenariuszach:

• Sterowanie i zasilanie maszyn w przemyśle spożywczym, mleczarskim i napojów.
• Zabudowa aparatury w oczyszczalniach ścieków, stacjach uzdatniania wody.
• Instalacje na zewnątrz budynków – oświetlenie, monitoring, sterowanie bramami.
• Automatyka zakładowa – szafy sterownicze, przekaźniki, PLC, czujniki.

Wskazówki Montażowe

Montaż obudowy oraz wszelkie prace wewnątrz mogą być wykonywane wyłącznie przez personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Obudowę montuj na stabilnej, równej powierzchni przy użyciu odpowiednich łączników (nie dołączonych). Do wprowadzania przewodów stosuj dławice kablowe o odpowiednim stopniu ochrony. Nie przekraczaj dopuszczalnego momentu dokręcania śrub zgodnie z dokumentacją producenta. Po zamknięciu upewnij się, że uszczelka drzwi jest prawidłowo osadzona, aby zachować klasę IP66.

FAQ

• Czy obudowa posiada fabrycznie zamontowaną płytę montażową? W zestawie znajduje się korpus, drzwi oraz zamek. Płyta montażowa nie jest dołączona – można ją zamówić oddzielnie lub wykonać indywidualnie.
• Jaki jest stopień ochrony obudowy? Stopień ochrony to IP66 – całkowita pyłoszczelność oraz ochrona przed silnymi strumieniami wody. Idealna do mycia pod ciśnieniem w przemyśle spożywczym.
• Z jakiego materiału wykonana jest obudowa? Obudowa wykonana jest ze stali nierdzewnej kwasoodpornej 304L, co zapewnia odporność na korozję oraz działanie wielu substancji chemicznych.
